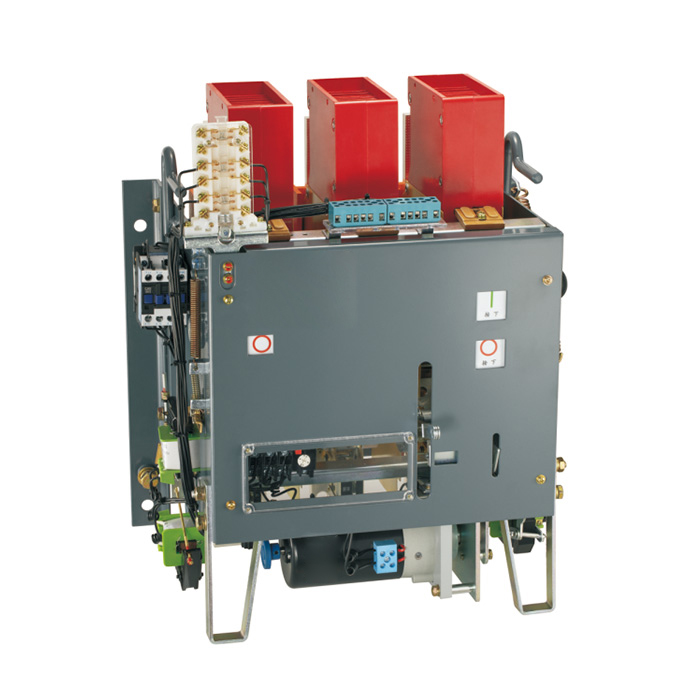

DW15系列万能式断路器

2021-09-271084人浏览
产品简介

DW15系列万能式断路器(以下简称断路器)适用于交流50Hz、额定电流至630~4000A,额定工作电压交流380V至交流1140V的配电网络中,用来分配电能和供电线路及电源设备的过载、欠电压、短路保护之用。也能在交流50Hz,380V电网中用来保护电动机的过载,欠电压和短路。断路器在正常条件下可作为线路的不频繁转换之用,正常条件下也可作为电动机的不频繁起动之用,壳架等级额定电流630A的断路器还具有抽屉式结构和限流断路器。限流断路器由于具有限流特性,特别适用于可能出现大短路电流的网络。符合标准GB14048.2 IEC60947-2。

产品详细说明

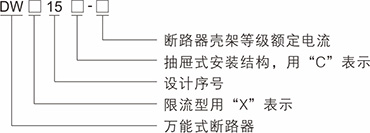

型号及含义
正常工作条件和安装条件
1.周围空气温度为-5℃~+40℃,24h的平均值不超过+35℃。
2.安装地点的海拔高度不超过2000m。
3.大气相对湿度在周围空气温度为+40℃时不超过50%;在较低的温度下可以有较高的相对 湿度;*湿月的月平均较大湿度为90%。同时该月的平均低温度为+25℃,并考虑到因   温度变化发生在产品表面上的凝露。
4.污染等级为三级
5.额定工作电压1140V断路器安装类别Ⅲ。额定工作电压380V及以下的断路器的安装类别为Ⅳ,辅助电路安装类别除欠压瞬时脱扣器线圈,欠压延时用的电源变压器初级线圈与断路器相同外,其余均为Ⅲ。
6.断路器安装的垂直倾斜度不超过5o
