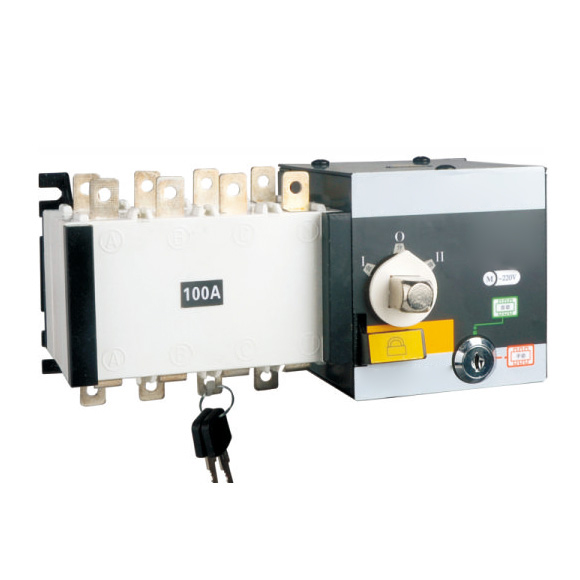

ZNGLD双电源自动转换开关

2021-09-291135人浏览
产品简介

ZNGLD自动转换开关电器是一款集开关与逻辑控制于一体,机电一体化的自动转换开关,具有电压检测、频率检测、通讯接口、电气与机械互锁等功能,可实现自动、远程电动、紧急手动控制。各种操作是通过不同的逻辑命令来实现,电路转换快,并实现安全隔离,极大提高电气安全性能。 ZNGLD转换开关电器为整体设计,外观小巧精致。控制部分为金属外壳,开关外壳采用玻璃纤维不饱和聚脂树脂制成,介电性能好、防护能力强和操作安全性高。整体造型美观、新颖、简洁、体积小、功能齐全。转换平稳且速度快,具有过0位功能。

产品详细说明

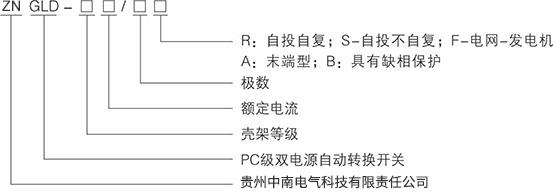

型号及含义
适用范围
ZNGLD双电源自动转换开关电器,适用于额定电压AC400V、50Hz,额定电流至3200A,双路电源供电系统中使用(PC级)。广泛适用于一级负载和部分二级负载中供电。当正常电源发生故障或断电时,能使备用电源在极短的时间内投入使用,同时可用于不频繁接通与分断电路及线路的隔离之用,但不起过载保护和短路保护作用。
本系列双电源转换开关符合下列标准:
GB14048.1《低压开关设备和控制设备 第 1 部分:总则》
GB14048.3《低压开关设备和控制设备 第 3 部分:开关、隔离器、隔离开关有熔断器组合电器》
GB14048.11《低压开关设备和控制设备 第 6-1 部分:多功能电器转换开关电器》。
性能及特点
◎ 采用双列复合式触头、横拉式机构、微电机预储能及微电子控制技术,基本实现零飞弧(无灭弧罩);
◎ 采用可靠的机械联锁和电气联锁,执行元件采用独立的负荷隔离开关,使用安全可靠;
◎ 采用过零门技术,紧急情况下可强制置零(同时切断两路电源),满足消防联动需要;
◎ 执行负荷隔离开关切换采用单一电动机驱动,切换可靠平稳、噪音小、冲击力小;
◎ 操作器驱动电机只在执行负荷隔离开关切换瞬间通过电流,稳态工作无需提供工作电流,节能**;
◎ 执行负荷隔离开关带有机构联锁装置,保证常用、备用电源工作可靠;
◎ 具有明显通断位置指示、挂锁等功能,可靠实现电源与负载间的隔离;
◎ 安全性能好,自动化程度高,可靠性高,使用寿命8000次以上;
◎ 机电一体化设计,开关转换准确、灵活、顺畅,采用国际先进的逻辑控制技术,抗干扰能力强,对外无干扰;
◎ 具有主电源合、备用电源分;主电源分、备用电源合;主、备电源均断开等三种工作状态;
◎ 安装方便,控制回路采用接插式端子连接;
◎四种操作功能:紧急手动操作、电动远程控制操作、自动控制状态时紧急断开操作、自动控制操作。
