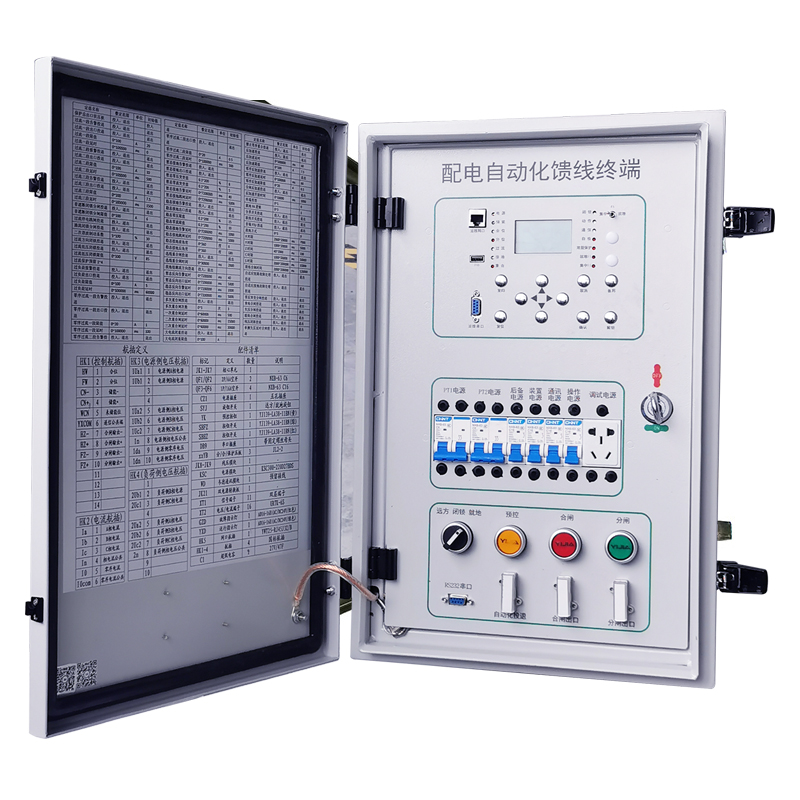

ZNA-800F配电自动化馈线终端

2021-09-275489人浏览

前 言

尊敬的客户:

衷心感谢您选用本公司的产品!

我们承诺在保证产品性能及品质的同时,将竭诚为您提供完善的技术服务。

为了让您更好地使用本产品,请在控制器投运前仔细阅读说明书全文。

本手册中将会用到以下指示标记和定义:

危险!意味着如果安全预防措施被忽视,则会导致人员死亡,严重的人身伤害,或严重的设备损坏。

警示!意味着如果安全预防措施被忽视,则可能导致轻微的人身伤害或设备损坏。本条特别适用于对装置的损坏及可能对被保护设备的损坏。

1、操作指导及警告

在一次系统带电运行时,**不允许将与装置连接的电流互感器二次开路。该回路开路可能会产生极端危险的高压。

▲装置的接地端子必须可靠接地。

▲电气设备在运行时,这些装置的某些部件可能带有高压。不正确的操作可能导致严重的人身伤害或设备损坏。

▲只有具备资质合格的专业工作人员才允许对装置或在装置临近工作。工作人员需熟知本手册中所提到的注意事项和工作流程,以及安全规定。

▲特别注意:一些通用工作于高压带电设备的工作规则必须遵守。如果不遵守可能导致严重的人身伤亡或设备损坏。

▲在装置带电时不要触碰曝露的端子等,因为可能会产生危险的高电压。

▲在装置电源关闭后,直流回路中仍然可能存在危险的电压。需要等设备完全无电时才可以操作。

▲在接入交流电源回路或直流电源回路时,请确认他们符合装置的额定参数。

▲在装置带电时,不允许打开控制箱,否则可能导致装置不正确动作。

▲因装置内包含静电敏感元件,当移除装置外壳工作时,工作接触面和工作人员必须良好接地,以避免设备或工作人员受到伤害。

▲禁止带电插拔通信接头以及航空插头,仔细处理连接的电缆避免施加过大的外力。

2、质量保证及服务

本产品质保期为自运输之日开始生效。在此期间的产品任何质量问题,我们将承担产品的质量责任。在产品的寿命期内,我们将应客户要求提供产品和工程应用所要求的所有技术信息,以及必要的技术支持。您有任何疑问可联系我公司的客户服务部门。

3、责任限制

在控制器投运前,请您务必耐心仔细阅读本说明书全文。对于违反本说明书规定的应用条件、安装及操作方法以及不可抗力而导致的设备损坏我公司将不承担责任。但即使是用户原因导致的设备运行问题,请立即以书面形式(注明合同号)通知我公司,我们仍将竭诚为您提供相关的技术服务。

4、重要声明

我们对本文档及其中的内容具有全部的知识产权。除非特别授权,禁止复制或向第三方分发。凡侵犯本公司版权等知识产权的,本公司必依法追究其法律责任。我们定期仔细检查本文档中的内容,在后续版本中会有必要的修正。但不可避免会有一些错误之处,欢迎您提出宝贵的改进意见。由于产品的配置不同会造成:功能、功能表名称、功能表顺序、数据长度、数据单位、小数点有效位和图标等内容会有所改变。

如有随机文件请以产品随机文件为准。

如果说明书与产品不符时请以实际产品为准。

我们保留在不事先通知的情况下进行技术改进的权利,恕不另行通知。

目录

目录

第1章 概述

1.1 应用

1.2 特点

1.3 系统原理

第2章 技术性能指标

2.1 使用环境条件

2.2 电气技术参数

2.2.1 电源要求

2.2.2 模拟量输入

2.2.3 开入开出

2.2.4 模拟量零漂

第3章 功能介绍

3.1 四遥功能

3.2 通讯功能

3.3 主要保护功能

3.3.1 三段过流保护

3.3.2 二段零序过流保护

3.3.3 重合闸

3.3.4 后加速

3.3.5 小电流接地稳态保护

3.3.6 小电流接地暂态保护

3.3.7 断线故障保护

3.3.8 过负荷保护

3.3.9 非遮断保护

3.3.10 涌流保护

3.3.11 同期合环功能

3.3.12 过流停电跳闸保护

3.3.13 来电合闸

3.3.14 失压分闸

3.3.15 故障跳闸闭锁手合

3.3.16 合闸自动解除闭锁

3.3.17 线路恢复正常自动复归

3.3.18 故障指示灯自动复归

3.3.19 频率保护功能

3.3.20 连分闭锁保护功能

3.4 其他主要功能

3.4.1 GPS/北斗定位功能

3.4.2 就地馈线自动化(就地FA)功能

3.4.3 分合闸录波功能

3.4.4 控制回路断线检测功能

3.4.5 单位选择功能

3.4.6 预付费功能

3.4.7 无线遥控功能

3.4.8 线损计量功能

3.4.9 GSM短信功能

第4章 显示菜单说明

4.1 显示界面

4.1.1主界面图显示

4.1.2 显示主菜单

4.1.3 实时数据菜单

4.1.4 故障记录菜单

4.1.5 系统设置菜单

4.1.6 参数浏览菜单

4.2 装置外观

第5章 定值整定

5.1 运行参数

5.2 动作参数

5.3 104规约参数

5.4 101规约参数

5.5 网口参数

5.6 串口参数

5.7 归一化系数

第6章 运输、贮存与验收

6.1运输

6.2贮存

6.3验收

附录外观说明

第 1章 概述

1.1 应用

装置是采用双核高性能ARM芯片的新型高压开关控制装置,能快速稳定的完成对开关本体的监控。它集保护、测量、控制、监测、通讯、远动等功能于一体,具有集成度高、配置灵活、界面友好等特点。广泛应用于辐射型供电及环网供电系统,可以帮助系统识别线路瞬时性故障与**性故障,可自动消除瞬时故障对线路的影响,又可隔离**故障段,避免造成长时间的大面积停电,自动恢复非故障区段电网供电,从而经济实用地实现配网自动化。

1.2 特点

本装置具有强大的集成能力和扩充能力,既能满足现阶段配网自动化的功能需求,又为未来需求的完善升级提供了足够的扩展空间。该产品具有以下特点:

▲运行可靠稳定

本装置继承了公司多年的继电保护装置、测控装置、通信装置以及配网自动化的研发和现场运行经验,从多方面考虑,运用多种技术手段,在设计的过程中充分考虑了装置恶劣的运行条件,装置具有良好的电磁兼容性能,功耗低,工作温度范围宽,防震、防潮、防雷,具有很好的可靠性和稳定性。

▲功能丰富实用

具有目前继电保护所需要的所有功能,并可根据实际要求进行投退组合;可配置选择就地FA方式和集中型FA方式;

可通过就地串口实现四遥功能,也可选配不同的通信方式实现远程通讯功能。

▲系统易扩展

装置软硬平台采用模块化设计具备统一接口和扩展裕度,便于将来的扩展和技术升级,保证装置更长的有效使用寿命周期。

▲维护方便

具有自诊断,自恢复能力。装置大容量的非易失存储器,历史记录内容详细,掉电不丢失数据。采用全中文液晶显示界面,多层菜单显示,人机界面友好。

▲数据保存

装置带有大容量的非易失存储器,掉电不丢失数据,历史记录内容详细。

▲故障录波

线路失压、过流、零压零流突变均可启动录波。录波可包括故障发生时刻前5个周波,故障发生后9个周波,录波点数为每周波128点,可循环录波80组并遵循Comtrade1999格式要求存储。可随时调阅故障波形进行事故分析。

1.3 系统原理

装置通过采集开关本体的遥信与遥测量数据进行分析处理,下面是装置系统的原理框图:

图1-系统原理框图

CPU-1实时采集开关本体遥信与遥测等数据,并依据接口传入的定值和功能选择,进行线路故障判断和故障处理,根据需要发出分合闸指令控制开关操作机构动作,实现开关分断。

CPU-2进行人机接口的丰富界面处理,并且能够支持就地或者远方主站的通信协议。如选配后备电源,装置自动切换外部电源与后备电源的供电管理。

如选配线损计量模块,可以实现线路线损的计量功能。

如选配加密芯片,可实现FTU通讯接口的安全防护,防止信息泄露和网络攻击。

第 2章 技术性能指标

2.1 使用环境条件

a、工作环境温度:范围为-40℃~+85℃。

b、空气相对湿度:在*高温度时不超过 50%,在温度较低时允许有较高的相对湿度,例如在 +20℃时为 90%,应考虑到由于温度的变化有可能会偶尔产生结露。

c、大气压力:66kPa~108kPa。

d、装置使用场合:无爆炸及易燃危险品、无损坏设备绝缘与腐蚀金属的气体及导电尘埃、无严重霉菌、无剧烈震动源,有防御雨、雪、风、沙、尘埃及静电的措施。

2.2 电气技术参数

2.2.1 电源要求

额定输入电压:220VAC

容差:±20%

纹波系数:<5%

频率:45Hz-55Hz

2.2.2 模拟量输入

a、总体精度描述

测量精度:0.5%

功率精度:1%

频率范围:45-55Hz

频率精度:±0.05Hz

b、标准化电磁式

额定交流线电压输入:选配PT双线圈配置,额定100V,1.2倍额定可连续工作额定

交流零序电压输入:选配220V(或100V)额定输入,1.2倍额定可连续工作

额定交流电流输入:额定5A(1A),2倍额定电流连续工作,20倍额定电流允许1S额定

零序电流输入:选配1A额定输入,与20:1或者100:1零序电流互感器配合

交流电压输入功耗:<0.5VA

交流电流输入功耗:<0.75VA

c、标准化电子式

额定交流电源电压输入:选配PT单线圈配置,额定 220V,1.2倍额定可连续工作

额定交流电压输入:选配电子式电压传感器,额定3.25/√3,<15V(输入阻抗5MΩ)

额定交流零序电压输入:选配6.5V额定输入,与零序电压传感器配合,<15V(输入阻抗5MΩ)额定

交流电流输入:选配电子式电流传感器,额定1V,<20V(输入阻抗1MΩ)

额定零序电流输入:选配额定0.2V,与电子式零流传感器配合,<4V(输入阻抗1MΩ)

d、南网标准电磁式

额定交流线电压输入:额定220V(或100V),1.2倍额定可连续工作

额定交流相电压输入:选配三相五柱PT,额定57.7V,1.2倍额定可连续工作额定

交流零序电压输入:选配220V(或100V)额定输入,1.2倍额定可连续工作

额定交流电流输入:额定5A(1A),2倍额定电流连续工作,20倍额定电流允许1S额定

零序电流输入:选配1A额定输入,与20:1或者100:1零序电流互感器配合

交流电压输入功耗:<0.5VA

交流电流输入功耗:<0.75VA

2.2.3 开入开出

遥信变位分辨率:2ms

防抖动时间:1~60000ms可设置

接点输入电源:24VDC,内部


遥控输出接点容量:10A@ 24Vdc

遥控输出脉冲宽度:1~60000ms可设置

遥控动作时间精度:20ms

2.2.4 模拟量零漂

电压(电磁式)回路:0.2V

电流(电磁式)回路:0.005A

零压(电磁式)回路:0.2V

零流(电磁式)回路:0.005A


电压(电子式)回路:0.005V

电流(电子式)回路:0.003V

零压(电子式)回路:0.03V

零流(电子式)回路:0.003V

第 3章 功能介绍

3.1 四遥功能

3.1.1遥信

实时采集现场接入的位置状态信息和其他状态信息,装置本地指示或者通过后台主站总召查询、变位主动上送等方式将状态的信息远传。

3.1.2遥测

采集线路电压、电流等模拟量,可通过具体要求显示不同的模拟量。

3.1.3遥控

可通过本地串口或后台主站配合选配通讯对装置进行分合闸操作。

3.1.4遥调

可通过本地串口、网口等方式对装置进行参数设置。

3.2 通讯功能

产品具有标准的 RS-232/485(默认为 RS-232)通讯接口,可与相关设备配合实现无线、有线、光纤、等远动控制。

a. 通讯方式可选择:GPRS无线网络方式、光纤通信、以太网等。

b. 通讯协议:基本配置支持平衡101平衡协议、104协议,可扩展。可通过显示屏调整规约相关可变参数,适应不同厂家主站要求。

3.3 主要保护功能

3.3.1 三段过流保护

三段过流保护用于保护线路的短路故障,一般分为过流一段(速断),过流二段(限时速断),过流三段(过电流保护)。用户可根据实际线路保护需要,配置相应的保护告警和出口投退。

过流保护元件原理

3.3.2 二段零序过流保护

二段零序过流保护在中性点有效接地系统和小电流接地系统的分界开关处起到接地故障的保护作用,一般分为零序过流一段和零序过流二段。用户可根据实际线路保护需要,配置相应的保护告警和出口投退。

零序过流保护元件原理

3.3.3 重合闸

本装置可通过参数配置重合闸投退,重合次数等,实现保护跳闸后的自动重合,躲避线路上发生的瞬时性故障。

需要注意,重合闸动作后经过重合闸确认时间,重合闸整组复归。重合闸闭锁时间之内再次发生故障跳闸,则无法启动下一次重合闸。所以,请谨慎设置重合闸闭锁时间和重合闸确认时间定值。

重合闸元件原理

3.3.4 后加速

本装置具有过流后加速、零序后加速保护功能,且具有手(遥)合加速保护功能。后加速保护的限值和开放时间,均可整定。

后加速元件原理

3.3.5 小电流接地稳态保护

本装置应用于中性点不接地系统,可根据零序电压和零序电流的有效值及方向,利用稳态算法,判断小电流接地故障。零压、零流限值及角度可整定。

小电流接地稳态保护元件原理

3.3.6 小电流接地暂态保护

本装置应用于中性点不接地或者经消弧线圈接地系统,可在接地瞬间利用暂态算法,对接地故障进行快速分界,根据整定对界内故障进行告警和跳闸。

小电流接地暂态保护元件原理

3.3.7 断线故障保护

本装置可检测配网线路高压断线故障,根据配置的延时时间告警或者跳闸,能尽快阻断断线故障的进一步演化。

高压断线保护元件原理

3.3.8 过负荷保护

过负荷保护用于保护变压器长时间超负荷运行,其过流延时时间可配置较长,限值一般参考变压器的额定输出容量。

过负荷保护元件原理

3.3.9 非遮断保护

本装置具有非遮断保护功能,用户可根据断路器或者负荷开关的遮断能力整定,超过整定值后开关闭锁分闸。

3.3.10 涌流保护

本装置根据合闸涌流谐波较大的特点,通过谐波制动躲避涌流。用户可整定谐波制动系数,防止变压器合闸涌流造成开关误动。

3.3.11 同期合环功能

本装置具有同期合环功能。如果开关参数配置为采集双侧 PT电压,当双侧PT电压值都大于有压限值,且分位检=‘1’,若合环功能投退定值配置为退出,则双侧有压闭锁合闸,不能执行合闸操作。如果用户合环功能投退定值为投入,则合环检同期定值退出时,直接允许合环;如果合环检同期为投入时,如果双侧压差和角差都满足同期要求,允许合环,否则禁止合环操作。

合环保护原理

3.3.12 过流停电跳闸保护

负荷开关没有切断故障电流的能力,如本装置配合负荷开关使用,投入停电跳闸保护,装置检测到过流故障,等前级断路器动作线路失电后进行跳闸。投入本功能后,过流保护不会动作。

3.3.13 来电合闸

来电合闸,包括双侧无压到单侧有压的来电合闸保护,和双侧有压变为单侧有压的联络合闸保护。其中有压的定义为测量电压大于有压限值,失压的定义为测量电压低于失压限值。

来电合闸原理

3.3.14 失压分闸

失压分闸,线路失电后经失压分闸延时时间后跳闸。

失压分闸原理

3.3.15 故障跳闸闭锁手合

本装置投入故障跳闸闭锁手合功能,需要手动复归或者遥控复归后,才能进行手合和遥合操作。

3.3.16 合闸自动解除闭锁

本装置投入合闸解除闭锁功能,如果处于故障闭锁状态,则会自动解除。如果未投入此功能,则闭锁状态下无法合闸。

3.3.17 线路恢复正常自动复归

本装置除了可手动复归,远程复归,也可整定自动复归投入。自动复归功能启用后,线路恢复正常(即双侧有压或者有正常电流同时,无过流、零序过流、过负荷、小电流接地故障)60S后自动复归。

3.3.18 故障指示灯自动复归

本装置具有明显的故障指示灯。如短路故障和接地故障检出,则箱体底部故障指示灯闪烁。投入故障指示灯自动复归后,短路故障和接地故障消失后,经过整定的故障指示灯复归延时后,故障指示灯灭。

3.3.19 频率保护功能

本装置实时监测跟踪电压频率,如果无有效采集电压时,线路有有效负荷,则采集电流频率。可设定频率上限和下限定值,频率超过允许范围可告警或跳闸。

频率保护元件原理

3.3.20 连分闭锁保护功能

用户投入连分闭锁软压板定值后,在连分闭锁时间内,如果分闸次数达到连分闭锁设定次数,则自动闭锁合闸,提示用户排查并解决线路故障。

3.4 其他主要功能

3.4.1 GPS/北斗定位功能

用户北斗/GPS定位功能,装置配备北斗/GPS定位芯片,实时定位设备所处位置,经纬度信息可通过规约上传主站,便于设备查找与运维。

3.4.2 就地馈线自动化(就地FA)功能

用户可根据具体使用场景和线路的就地馈线自动化方案,在PT或者CT有效配置的前提下,开启就地馈线自动化功能,实现快速准确的故障隔离和非故障区段自愈。可支持电压时间型、电压电流时间型和自适应综合型等就地FA方案。

3.4.3 分合闸录波功能

国网标准化终端(配合开关弹操机构)可投入分合闸及储能录波功能,对分合闸或储能过程中,遥控出口回路的电压和电流进行监测,对弹操机构及分合闸线圈的状态进行预判和评估。

3.4.4 控制回路断线检测功能

国网标准化终端(配合开关弹操机构)可投入控制回路断线检测功能,无需进行实际的分合闸动作情况下,提前判断分合闸控制回路是否异常断开;同时判断开关位置信号是否异常断开。

3.4.5 单位选择功能

用户可根据使用习惯,液晶屏测量值显示界面、保护定值整定界面和主站遥测值上报都可独立设置一次值或者二次值显示或者上报。需要注意的是,为了保证一次值正确,需要用户在使用此功能前务必在“变比设置”中正确配置PT及CT的一次及二次额定值。

3.4.6 预付费功能

本装置可选配预付费功能,如用户需要此功能,硬件方面需要航插接入预付费控制信号,软件方面需要投入预付费功能。

3.4.7 无线遥控功能

用户可选配无线遥控功能,出厂配置无线控制模块和无线遥控器,50米范围内用户可操作分合闸及复归,方便现场操作。

3.4.8 线损计量功能

国网标准化终端用户可选配线损计量功能。如配置线损模块,线损计量数据可在液晶显示,也可上报主站,协助电力管理部门进行线损考核,减少线损提高供电效率。

3.4.9 GSM短信功能

用户可选配GSM短信功能,可方便运维人员随时进行现场工况查询,同时**时间接收到线路故障信息和开关动作情况并及时处理,保证运维的时效性。

第 4章 显示菜单说明

4.1 显示界面

4.1.主界面图显示

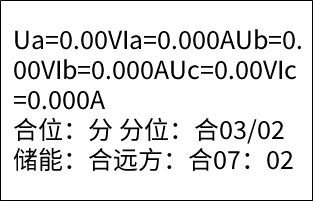

空闲状态时,屏幕显示相电压、相电流、开关位置信息和储能状态。

主界面显示

在空闲界面如果按下按键输入区任意按键(复归键除外),进入显示主菜单界面。

4.1.2 显示主菜单

显示主菜单界面内容包括实时数据、参数浏览、故障记录系统设置

4.1.3 实时数据菜单

此菜单可查看实时的测量值、相角值、开入量原始数据、开入量信号数据、遥信量、故障闭锁状态等。说明:开入量原始数据为各个开入量物理通道的分合状态;开入量信号数据是根据各个通道开入量类型

组态定义映射后的开入量信号状态。

4.1.4 故障记录菜单

此菜单可查看 SOE记录、故障事件记录和录波记录。

4.1.5 系统设置菜单

此菜单可设置保护参数、开入开出参数,变比参数,通讯及规约参数等,具体参加下表。系统设置子菜单项目说明:

名称 功能说明
馈线自动化参数 FA类型与安装方式,FA时间,FA处置方式,FA压流限值,来电合闸/失
设置 压分闸,同期合环,故障指示与复归。需要指出,FA类型与安装方式中,如果有集中FA/就地FA拨码的情况下,FA类型与安装方式中软件配置失效。
保护参数设置 保护总出口软压板,过流一段,过流二段,过流三段,过流闭锁设置,过负荷设置,零序一段,零序二段,小电流接地暂态,小电流接地稳态,接地选线与接地方向,间歇接地设置,重合闸,重合闸检定,后加速,断线保护,频率保护,谐波保护,过欠压设置,重过载设置,公共故障告警,保护功能全退,保护参数恢复出厂。
说明:过流闭锁设置里,包括非遮断闭锁,过流停电跳闸,涌流保护闭锁,过流方向闭锁,过流低压闭锁。
重合闸保护元件中检同期,同期压差和角差判据条件,以馈线自动化
参数设置菜单内同期合环关于同期压差和角差定值为准。
运行参数设置 开关参数设置,变比参数设置,开入开出时间设置,死区设置,零漂设置,电池活化管理,录波设置,计算参数设置,GPS参数设置,控制回路断线设置。
开入量取反设置 包括硬件开入通道18个和虚拟开入通道32个,可以分别取反
开入量类型调整 开入量类型组态自定义,可配置为不同的信号类型,也可设置为不使用。其中前7路开入量为已定义量,只可配置为不使用或者指定类型。后6路开入量可从未指定类型里自主选择
单位设置 设置参数单位、面板测量单位、规约上报单位,遥调上报单位
通讯设置 104规约设置,101规约设置,网口参数设置,串口参数设置,点表设置,GPRS模块管理,加密管理,总召是否连续,遥信闭锁设置,遥控软压板设置,遥测格式设置,SNTP对时配置,上报遥信单双点设置,ARP包请求设置,自动上报链路地址,101规约链接方式,通讯参数恢复出厂。
精度调整 精度校准,系数修改,相角校准,相角修改,以上校准界面按右键切换。
预付费投退 选配预付费功能的用户,整定预付费功能的投退。
电表管理 选配电表的用户,操作抄表的表号、波特率、抄表周期等
时钟设置 系统时间配置
密码修改 用户密码修改,密码校验通过的用户才能进行系统设置,谨慎操作
文件管理 存储的历史数据文件,密码校验通过的用户才能进行系统设置,谨慎操作
其他设置 FLASH格式化、程序的升级与文件的删除,谨慎操作。
恢复出厂设置 所有参数恢复到出厂状态,一般参数设置混乱时使用,谨慎操作。

注意:需要用户密码才可进入系统设置菜单,初始默认密码为“00000000”。

4.1.6 参数浏览菜单

设备信息、二次变比等信息查看。

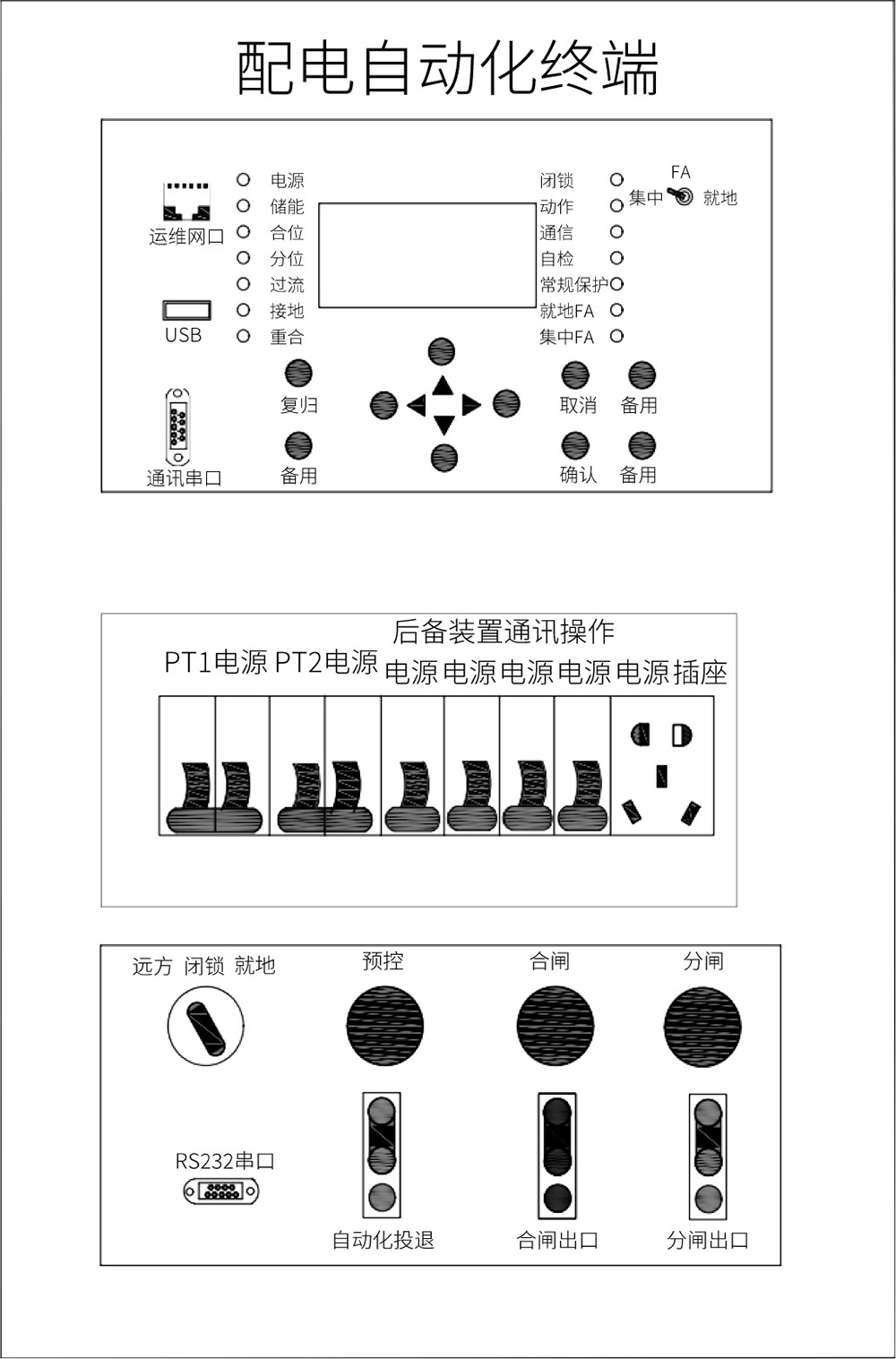

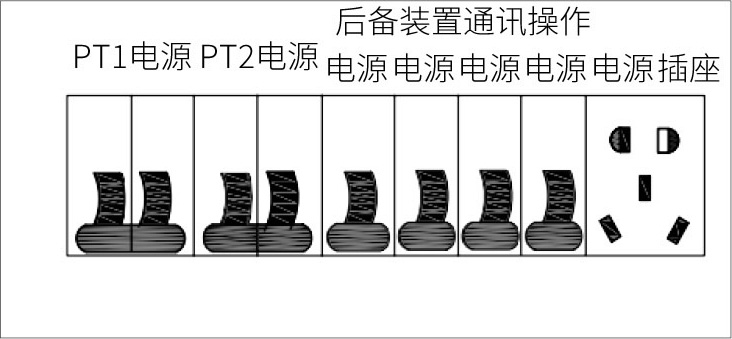

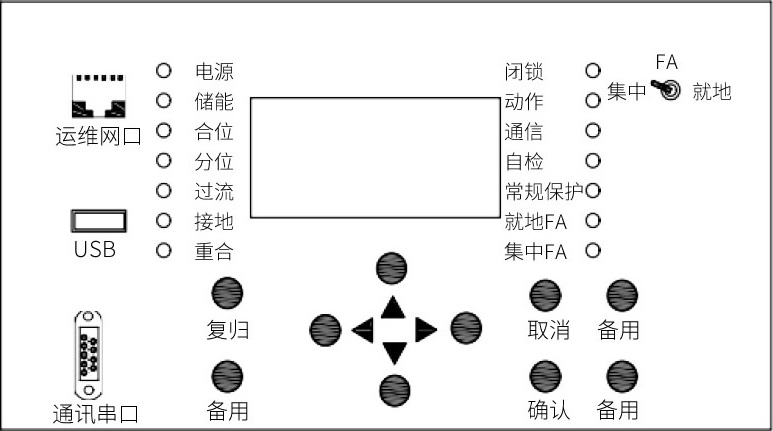

4.2 装置外观

面板布局与按键详解见第八章附录。

第 5章 定值整定

本装置设计有丰富的保护元件,用户有更多的保护功能选择,灵活投退,大大提高线路保护的多样性和用电安全。以下保护定值以二次值为例作为参考,如设置界面需要一次值显示,需要进行相应变比的换算。

本装置通讯接口丰富,均可灵活配置其通讯参数,保证与不同主站能够灵活对接。

5.1 运行参数

定值名称 整定范围 单位 初始值 说明
线制选择 0~1 0 0,三相三线,1三相四线
PT数目 0~5 2 电源 PT数目 0无电源 PT,1单
PT,2双 PT,33PT
机构类型 0~2 0 0弹簧,1永磁,2电磁
零压合成投退 投入,退出 0 零压软件合成
零流合成投退 投入,退出 0 零流软件合成
相电流取反 投入,退出 0
零序电流取反 投入,退出 0
相电压取反 投入,退出 0
零序电压取反 投入,退出 0
低气压闭锁投退 投入,退出 0 *SF6气体绝缘开关务必投入
电源侧有压检 0~14 0 0Ua1, 1Ub1, 2Uc1,3Ua1Uc1,
4Ua1Ub1,5Ua1Ub1Uc1,6Ua2,
7Ub2,8Uc2 ,9Ua2Uc2,
10Ua2Ub2,11Ua2Ub2Uc2,
12Upt1, 13Upt2, 14无
负荷侧有压检 0~14 2 0Ua1, 1Ub1, 2Uc1,3Ua1Uc1,
4Ua1Ub1,5Ua1Ub1Uc1,6Ua2,
7Ub2,8Uc2 ,9Ua2Uc2,
10Ua2Ub2,11Ua2Ub2Uc2,
12Upt1, 13Upt2, 14无
检有压方向自适应 投入,退出 0
禁止全功率模拟 投入,退出 0
电源 PT一次额定 1000~40000 V 10000
电源 PT二次额定 100~300 V 220
保护 PT一次额定 1000~40000 V 10000
保护 PT二次额定 1~300 V 100 电子式默认 1.8764
相序 CT一次额定 10~1200 A 600
相序 CT二次额定 0.1~10 A 5 电子式默认 1
零序 CT一次额定 10~1200 A 20
零序 CT二次额定 0.1~10 A 1 电子式默认 0.2
零序 PT一次额定 10~40000 V 10000
零序 PT二次额定 1~300 V 6.5
遥信防抖时间 1~60000 ms 100
分闸时间 1~10000 ms 500
合闸时间 1~10000 ms 500
交流电流死区 0~100 % 10 死区和零漂定值设定为额定值百分比
交流电压死区 0~100 % 10
直流电压死区 0~100 % 10
功率死区 0~100 % 1
频率死区 0~100 % 10
功率因数死区 0~100 % 10
零压死区 0~100 % 10
零流死区 0~100 % 10
交流电流零漂 0~100 % 0.2
交流电压零漂 0~100 % 2.7
直流电压零漂 0~100 % 4.0
功率零漂 0~100 % 0.2
频率零漂 0~100 % 1.0
功率因数零漂 0~100 % 1.0
零压零漂 0~100 % 2.7
零流零漂 0~100 % 0.2
电池活化周期 1~1000 30
电池活化时刻 0~23 0
过流录波 投入,退出 退出
失压录波 投入,退出 退出
零流突变录波 投入,退出 退出
零压突变录波 投入,退出 退出
零序过流录波 投入,退出 退出
重合闸录波 投入,退出 退出
对时方式 0~2 2 0仅北斗 1仅 GPS2北斗或 GPS
对时切换时长 0~99999999 s 24
对时间隔 0~99999999 s 0
控制回路断线检测 投入,退出 退出
其他预留运行参数 特殊需求定制参数,此处不一一列举

5.2 动作参数

定值名称 整定范围 单位 初始值 说明
保护总出口软压板 投入,退出 投入
过流一段告警投退 投入,退出 退出
过流一段出口投退 投入,退出 退出
过流一段限值 0~100 A 20
过流一段延时 0~100 s 0
过流二段报警投退 投入,退出 退出
过流二段出口投退 投入,退出 退出
过流二段限值 0~100 A 10
过流二段延时 0~100 s 500
过流三段告警投退 投入,退出 退出
过流三段出口投退 投入,退出 退出
过流三段限值 0~100 A 7.5
过流三段延时 0~100 s 1500
非遮断闭锁分闸投退 投入,退出 退出
非遮断闭锁分闸限值 0~100 A 6
过流停电跳闸投退 投入,退出 退出
过流方向闭锁投退 投入,退出 退出
过流低压闭锁投退 投入,退出 退出
过流低压闭锁限值 0~300 V 85
过流保护预留 1~4
过负荷报警投退 投入,退出 退出
过负荷出口投退 投入,退出 退出
过负荷限值 0~100 A 5
过负荷延时 0~100 s 60
零序过流一段告警投退 投入,退出 退出
零序过流一段出口投退 投入,退出 退出
零序过流一段限值 0~20 A 1
零序过流一段延时 0~100 s 100
零序过流二段告警投退 投入,退出 退出
零序过流二段出口投退 投入,退出 退出
零序过流二段限值 0~20 A 0.5
零序过流二段延时 0~100 s 0.5
暂态接地告警投退 投入,退出
暂态接地出口投退 投入,退出
暂态零压突变值 0.1~200 V 0.5
暂态零流突变值 0.1~200 A 0.01
暂态接地告警延时 0~9999.999 s 0.02
暂态接地跳闸延时 0~9999.999 s 0.04
稳态接地告警投退 投入,退出 退出
稳态接地出口投退 投入,退出 退出
稳态零压限值 0.001-200 V 0.5
稳态零流限值 0.001-200 A 0.01
稳态接地告警延时 0~9999.999 s 0.02
稳态接地跳闸延时 0~9999.999 s 0.04
稳态接地前角度 0~360 0
稳态接地后角度 0~360 180
选线重合闸投退 投入,退出 退出
选线重合闸时间 0~30000 s 2
接地检潮流方向投退 投入,退出 退出
暂态反向告警延时 0~7200 s 0.04
暂态反向出口延时 0~7200 s 5
稳态反向告警延时 0~7200 s 1
稳态反向出口延时 0~7200 s 5
检间歇接地投退 投入,退出 退出
间接地短延时 0~9999.999 s 3
短延时次数 2~10 3
间歇接地长延时 0~9999.999 s 10
长延时次数 2~10 5
多次重合闸投退 投入,退出 退出
多次重合闸次数 0~3 3
一次重合闸延时 0~60 s 5
二次重合闸延时 0~60 s 15
三次重合闸延时 0~60 s 30
大电流闭重投退 投入,退出 退出
大电流闭重限值 0~100 A 10
禁止零序重合投退 投入,退出 退出
重合闸检无压投退 投入,退出 退出
重合闸检同期投退 投入,退出 退出
重合闸闭锁时间 0~10 s 0
重合闸确认时间 0~60 s 60
后加速投退 投入,退出 退出
后加速延时 0-99.999 s 0.06
后加速限值 0~100 A 7.5
零序后加速投退 投入,退出 退出
零序后加速延时 0-99.999 s 0.06
零序后加速限值 0~20 A 0.5
零压后加速投退 投入,退出 退出
零压后加速时间 0-99.999 s 0.06
零压后加速限值 0~20 V 1.95
合闸后加速投退 投入,退出 退出
后加速开放时间 0~99.99 s 1
连分闭锁投退 投入,退出 退出
连分闭锁次数 0~10 3
连分闭锁时间 0~99.99 s 30
断线保护告警投退 投入,退出 退出
断线保护出口投退 投入,退出 退出
断线告警延时 0~100 s 0.06
断线跳闸延时 0~100 s 0.06
断线负序占比 5~200 % 30
断线零压限值 0~200 % 10
断线电流角差限值 0~360 150
断线重合投退 投入,退出 退出
断线重合时间 0~100 s 0
频率保护告警 投入,退出 退出
频率保护出口 投入,退出 退出
频率保护延时 0~100 s 1
过频率保护限值 40~65 HZ 55
低频率保护限值 40~65 HZ 45
谐波越限告警投退 投入,退出 退出
谐波越限出口投退 投入,退出 退出
谐波闭锁电流 0~20 A 0.1
谐波含量限值 0~100 % 30
谐波越限延时时间 0~100 s 1
低电压报警投退 投入,退出 退出
低电压报警门限 0~300 V 80
低电压报警周期 0~86400 s 1
低电压跳闸投退 投入,退出 退出
过电压报警投退 投入,退出 退出
过电压报警门限 0~300 V 110
过电压报警周期 0~86400 s 1
过电压跳闸投退 投入,退出 退出
重载报警投退 投入,退出 退出
重载报警门限 0~100 A 4
重载报警周期 0~86400 s 1
过载报警投退 投入,退出 退出
过载报警门限 0~100 A 5.5
过载报警周期 0~86400 s 1
短路故障告警投退 投入,退出 退出
短路故障告警限值 0~99.99 A 1.5
短路故障告警时间 0~999.999 s 0.2
零流故障告警投退 投入,退出 退出
零流故障告警限值 0~99.99 A 0.5
零流故障告警时间 0~999.999 s 0.1
无压告警投退 投入,退出 退出
无压告警限值 0.1-999.99 V 0
无压告警时间 0~999.999 s 0
终端类型 0~1 0 0集中型,1就地型
就地 FA逻辑 0~3 3 0电压时间型,1电压电流时间型,2自适应综合型,3继电保护型
开关使用位置 0~2 1 0分界 1分段 2联络
首端 FTU投退 投入,退出 退出
接地方式 0~3 0 0 中性点不接地,1 经消弧线圈接地,2经小电阻接地,3经高阻接地
X时限 0~999.999 s 7
Y时限 0~999.999 s 5
Z时间 0~999.999 s 0.1
C时限 0~999.999 s 15
S时限 0~999.999 s 50
联络合闸时间 0~999.999 s 120
自适应短路故障处理投退 投入,退出 退出
自适应接地故障处理投退 投入,退出 退出
零压突变分闸投退 投入,退出 退出
过流失压次数 1~3 2
有压限值 40~90 V 70
残压限值 30~80 V 30
失流限值 0.1~5 V 0.2
失压限值 0~90 V 20
来电合闸投退 投入,退出 退出
失压分闸投退 投入,退出 退出
联络合闸投退 投入,退出 退出
残压闭锁投退 投入,退出 退出
单侧失压延时合闸投退 投入,退出 退出
过流闭锁来电合闸投退 投入,退出 投入
Z时限闭锁分闸投退 投入,退出 退出
有压鉴别确认时间 0~999.999 s 0.04
FA接地选线投退 投入,退出 退出
FA接地跳闸时间 0~999.999 s 5
FA接地重合时间 0~999.999 s 2
残压确认时间 0~999.999 s 0.04
负荷侧有压独立 投入,退出 退出
负荷侧二次额定电压 0~999.999 V 100
合环功能投退 投入,退出 退出
合环检同期投退 投入,退出 退出
合环同期压差限值 0.1~30 V 10
合环同期角差限值 0.5~10 5
合环延时时间 0~99.999 s 100
指示灯自动复归投退 投入,退出 退出
指示灯自动复归时间 0~99999999 s 3600
故障遥信保持时间 0~99999999 s 1
整组复归时间 0~99999999 s 60
线路恢复正常复归投退 投入,退出 投入
线路恢复正常复归时间 5~86400 s 30
合闸解除闭锁投退 投入,退出 投入
故障跳闸闭锁手动合闸投退 投入,退出 退出
故障总检小电流接地投退 投入,退出 投入
故障总检断线 投入,退出 投入
故障总检过负荷 投入,退出 投入
故障总检频率异常 投入,退出 投入
预付费功能投退 投入,退出 退出
重合闸等待时间 0~60 s 60
重合闸检单侧有压方向投退 投入,退出 退出
其他预留动作参数 特殊需求定制参数,此处不一一列举

5.3 104规约参数

定值名称 单位 初始值 说明
链路地址 1 范围由链路地址长度决定
链路地址长度 字节 2
传送原因长度 字节 2
信息地址长度 字节 3
连接建立超时 s 30
发送数据超时 s 15
无数据确认超时 s 999
发送测试帧超时 s 20
故障遥信地址长度 3

两个网口可根据规约要求独立设置。

5.4 101规约参数

定值名称 单位 初始值 说明
链路地址 1 范围由链路地址长度决定
链路地址长度 字节 2
公共地址 1
公共地址长度 字节 2
传送原因长度 字节 2
信息地址长度 字节 2
等待超时时间 s 900
故障遥信地址长度 字节 3

5.5 网口参数

定值名称 初始值 说明
IP地址 192.168.1.100
子网掩码 255.255.255.0
网关 192.168.1.1
DNS 8.8.8.8
MAC地址 随机
TCP端口 2404 十进制
SNTP地址 192.168.1.213
SNTP端口 123 十进制
主站 IP 192.168.1.100
主站端口 2404 十进制
TCP模式 TCPSERVER 选择列表,可选 TCPCLIENT

两个网口可以分别独立设置。

注意每个网口有 SNTP功能压板,请使用该功能前投入相应压板。

5.6 串口参数

定值名称 初始值 说明
波特率 38400 1200,2400,4800,9600,19200,38400,57600,115200可选
数据位 8 8,9可选
校验方式 No Odd,Even,No可选
停止位 1 0.5,1,1.5,2可选

主站串口、运维串口、扩展串口可设置,线损串口不建议用户设置。

5.7 归一化系数

遥测值上报主站时,可按照整定系数计算后上报,便于与主站匹配。

定值名称 初始值 说明
遥测格式 短浮点数 归一化值,短浮点数可选
相电压系数 1.0

整定系数保证正确整定,上报测量值为实际测量值*整定系数

零序电压系数 1.0
相电流系数 1.0
零序电流系数 1.0
功率因数系数 1.0
频率系数 1.0
谐波系数 1.0
功率系数 1.0
电池电压系数 1.0
电容电压系数 1.0
温度系数 1.0

第 6章 运输、贮存与验收

6.1 运输

运输时必须将开关本体及装置装入封闭的包装箱内加以固定等保护措施,避免运输过程中出现翻转、倾斜等问题。

6.2 贮存

本装置应存放在干燥、通风、防潮、防震及防有害气体侵袭的室内,长期存放应定期检查环境是否符合要求。装箱、开箱和保管应在干燥的室内,对产品及各部件要进行核对是否完整和相符。产品本体重叠高度不大于 3层。

6.3 验收

用户收到产品后应进行如下工作:

a.检查装置包装是否有损坏。

b.设备外表有无明显的破裂或损坏。c.产品上的名称是否与订货相符。

d.对照产品装箱单检查文件是否齐全、附件及备件是否齐全。

e.检查铭牌上的技术参数是否符合订货要求。

附录 外观说明

A总视图

B面板布局

装置的人机交互方式采用中文液晶显示、状态指示内容齐全、键盘分类丰富操作方便快捷、整体设计直观,易懂。

控制面板示意图

▲工作状态指示灯:外部两个大工作指示灯,10个小工作状态指示灯,用于指示关键的设备工况。

▲液晶显示屏:160*160点阵液晶屏,中文汉字显示。

▲按键输入区:包括方向键,功能键、复归键、取消键、备用键。

▲集中就地投退拨码开关:集中就地功能的投入与退出。

▲调试串口:当地调试和维护用串口,DB9接口。

▲RJ45网口:当地维护调试调试。

▲USB接口:终端文件的导入与导出,程序升级等。

B1键盘操作说明

各按键操作说明如下:

按键▲:方向键,用于选择当前菜单下的上一行。

按键▼:方向键,用于选择当前菜单下的下一行。

按键:方向键,用于当前选择数字的上一位,或选择同级浏览和设置菜单的上一个设置项。

按键:方向键,用于当前选择数字的下一位,或选择同级浏览和设置菜单的下一个设置项。

按键确认:进入下一级菜单或者保存设置参数;如果设置参数是选择项,则切换下一个选择项并保存参数。

按键取消:退到上一级菜单或者取消当前操作。按键备用:按键功能扩展使用。

B2.面板指示灯说明

指示灯名称 常亮
电源 装置电源正常 装置失电
储能 开关储能完成 开关未储能
合位 开关处于合位 开关未处于合位
分位 开关处于分位 开关未处于分位
过流 检测到过流故障 未检测到过流故障或过流故障复归
接地 检测到接地故障 未检测到接地故障或接地故障复归
重合 重合闸动作 重合闸未动作或重合闸复归
闭锁 闭锁状态 未闭锁状态
动作 保护动作 保护未动作或保护动作复归
通信 通信中 数据收发 通信中断
自检 自检过程中 自检完成
常规保护 投入 退出
就地式FA 投入 退出
集中式FA 投入 退出

B4空气开关及插座功能

B4.1终端空开及插座的布置如下图所示

B4.2空开功能

名称 功能
PT1 电源 推上空开 PT1 二次侧 220V 交流电源输入终端。
PT2 电源 推上空开 PT2 二次侧 220V 交流电源输入终端。
后备电源 推上空开终端交流电源消失后,电池或电容电源立刻投入,交流电正常时,电池自动浮充。
装置电源 推上空开装置运行。
通信电源 推上空开通信模块运行。
操作电源 推上空开,终端提供一次设备的分合闸、储能电源等。
电源插座 PT 电源供电正常的情况下,电源插座可以对外输出 220V 交流电源。

B5操作面板的功能作用

名称 功能说明
远方/闭锁/就地
旋钮
1.远方:远方控制,就地功能不能用。
2.闭锁:合分闸功能闭锁。
3.就地:就地控制,远方功能不能用。
预控按键 闭合预控按键的条件下,可通过分合闸按键控制一次设备。
合闸按键 远控/就地旋钮在就地位置时,按合闸按键控制合闸脉冲输出。
分闸按键 远控/就地旋钮在就地位置时,按分闸按键控制分闸脉冲输出。
自动化投退压板 压板拔掉:保护功能全部失效。
合闸出口压板 压板拔掉:手动合闸和遥控合闸功能失效。
分闸出口压板 压板拔掉:手动分闸和遥控分闸功能失效。
RS232 通讯模块的维护。

你用电 · 我用心

移动互联

微信公众号
Copyright © 贵州中南电气科技有限责任公司 All Rights Reserved. 黔ICP备2021007852号-1 XML 网站地图 贵公网安备 52030202001909号
