DTU8回路配电箱

2021-09-27880人浏览

用途:

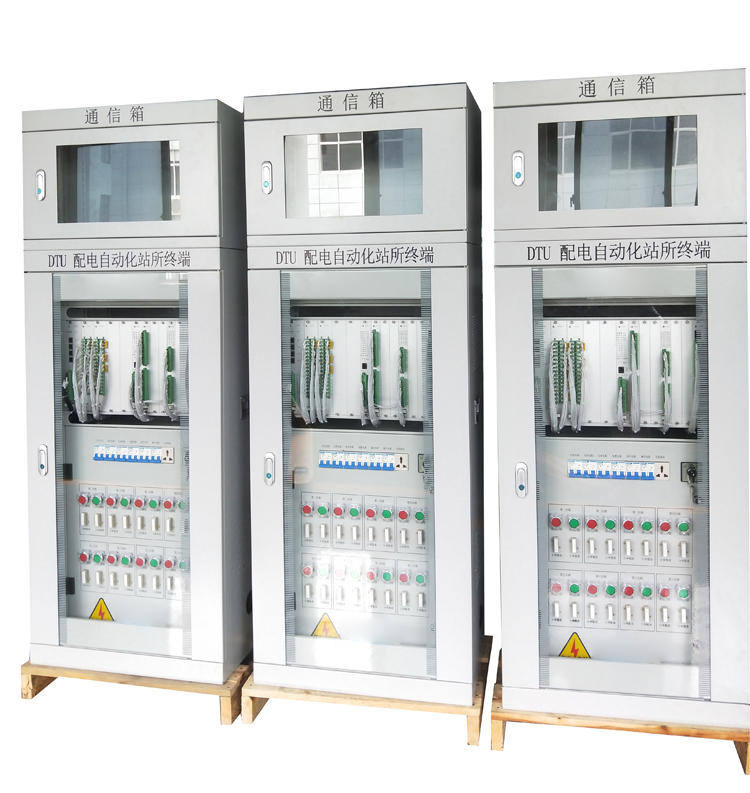

YD-900配电自动化远方终端(以下简称配电终端)是集成DTU、线路保护及通信设备管理于一体的新型配电网自动化终端。
DTU配电终端特点:

DTU 功能通过软件组态配置既可实现灵活组合,DTU 功能模块实时监测 10kV 线路电压、线路电流、零序电流、设备状态等运行及故障信息,完成遥信、遥测、遥控功能,实现配网自动化的实时监控

产品概述:
DTU配网自动化终端,一般配备一套独立的通信电源集中组屏安装,可直接采集配网实时运行数据并上送给配网自动化系统,使上级主站系统能随时监视配网运行情况并作出正确的决策。同时可以通过主站系统对配网设备遥控操作,从而缩短故障处理时间和降低人工维护成本。
DTU配电终端功能:
1、遥测:测量两路三相电压、两路三相电流、电池电压、电容电压、两路零序电流。
2、遥信:装置具有96路遥信输入。
3、遥控:非常多16路遥控输入。
4、通讯:装置具有2个RS232接口,2个RS485接口,2个以太网接口,通讯规约多样化能与各种配电自动化系统兼容。
DTU配电终端主要特点:
配电终端内的DTU功能通过软件组态配置既可实现灵活组合,DTU功能模块实时监测线路电压、线路电流、零序电流、设备状态等运行及故障信息,完成遥信、遥测、遥控功能,实现配网自动化的实时监控。其保护功能实现线路故障就地检测、切除功能。通信管理模块具备多种方式的通信接口和多种标准通信规约,除具备终端内部数据管理功能,对外还可转发配电室或开闭站内电能表、PLC及直流屏数据,通过一个标准统一接口与主站系统通信完成数据传输等功能。DTU配电终端采用集散式设计模式,强大的软、硬件组态配置功能既满足了DTU实时性要求,也实现了数据存储记录功能,同时又可实现线路微机保护独立配置功能,成功解决了测控、保护、通讯兼容共存问题,达到了简化站端设备种类的目的。
