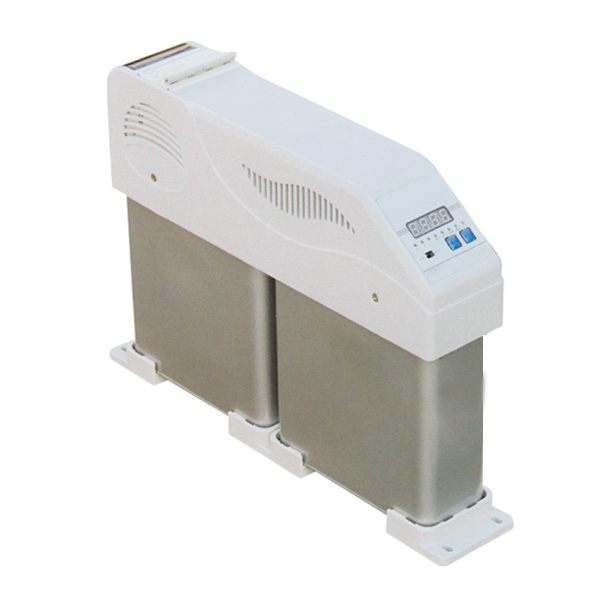

ZN916系列智能电容器

2021-10-01774人浏览
产品简介

ZN916系列智能电容器是以二台(△型)或以台(Y型)低压电力电容器为主体,采用微电 子软硬件技术、微型传感技术、微型网络技术和电器制造技术等**技术成果,将其智能化、小型 化、模块化。是低压电力无功自动补偿技术的重大突破,可灵活使用于低压无功补偿的各种场合, 改变了传统无功自动补偿设备的结构模式,具有结构简洁、生产简易、成本降低、性能提高、维 护简便等多项优点。

产品详细说明
各部件动作原理

MCU智能测控部分
智能测控组件中所有电子元件均采用宽温型和工业品级,能够适应温度变化大、电磁干扰严重的恶劣环境,可以长时间不间断地可靠工作,智能化程度高,控制性能稳定。

基于机械触点的过零投切同步开关技术
公司总结了机械式接触器、无触点晶闸管和复合开关各自的特点及弊端,并结合多年的开发和实际运行经验,自主研制出新一代,采用微电子软硬件技术对机械式电磁继电器触点进行有效控制;实现基于机械触点的过零投切低压电力电容器同步开关技术;使其触点二端交流电流为零时闭合,触点闭合时使其二端交流电压为零时断开。避免投入电容器时产生的涌流对系统电压的冲击。降低设备损耗和提高电容器使用寿命。

低压电力电容器
产品中的低压电力电容采用自愈式低压并联补偿电容器,电容器内使用渐进式加厚锌铝金属化聚丙烯薄膜作为电介质,稳定性与可靠性极高。同一品牌的电容器中,单台电容器越大则其芯元件越长,直径越粗。元件长导致电阻损耗增大,元件粗则端面导电层面积大且元件内外温差加大,使导电层越容易与极板间发生脱离,因此使用单台大容量电容器不如使用小容量电容器并联的可靠性高,电容器的投切级数也能得到有效增加.。同时,电容器内置温度传感器,反应电容器过电压、过谐波、漏电流过大和环境温度过高等情况下电容器内部发热程度,实现过温保护。

产品特点

实现了测控技术与同步开关完美的结合,控制投切开关的运动速度,消除弹跳、提高寿命,对合闸相位角进行跟踪修正,开关实现百万次的投切寿命。与现有同类智能型电力电容器比较,具有高可靠、低故障、自身功耗小、长寿命等诸多优势。
合闸无涌流实现电容器电压过零投入、电流过零切除,同步投切完全避免开关过电压,无过压击穿,无拉弧和重燃。
用*恰当的方式进行补偿,各项控制功能完善,具备高档电能分析仪功能,功能齐全,性能好,还可配置多种外设,以满足不同的客户需求。
产品测量保护功能齐全,具备控制室体内温度、电网谐波含量、断相、三相不平衡等特殊保护。
产品可多台积木式使用,使用时自动产生主机,其余为从机,构成无功自动控制系统,个别故障从机自动退出,不影响其他机器工作。主机故障自动退出,产生新的主机,组成新的系统工作,智能化程度极高。单体电容器显示产品工况及电气线路状况,人机对话简洁直观。

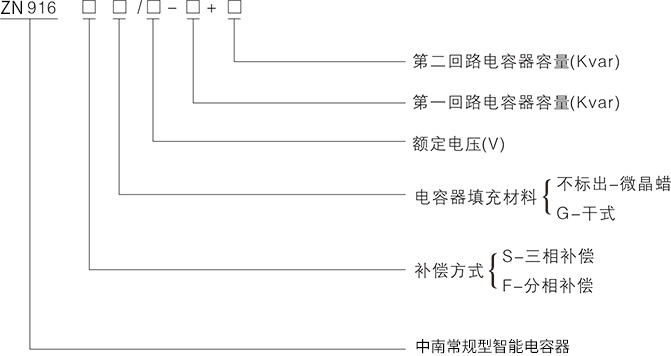

型号及其含义


产品的技术指标

电源条件
额定电压:~220V/380V;电压偏差:±20%;电压波形:谐波不大于5%;电压波形:正弦波,总畸变率不大于5%;工频频率:48.5~51.5Hz;功率消耗:<1W(切除电容器时) <1W(投入两台电容器时)

测量与误差
电压≤0.5%;电流≤1%;功率因数:≤±1.5%;温度± 1℃

环境条件
环境温度:-40~40℃;相对湿度:40℃,20~90%;海拔高度:≤2000m

保护与误差
电压≤0.5%;电流≤1%;温度± 1℃

可靠性参数
控制准确率:100%;控制容许次数:100万次

电气安全
电气间隙与爬电距离、绝缘强度、安全防护、短路强度、采用与控制电路防护均符合中华人民共和国电力行业标准DL/T842-2003《低压并联电容器装置使用条件》、GB/T22582-2008《低压电力电容器功率因数补偿装置》中对应条款要求。
