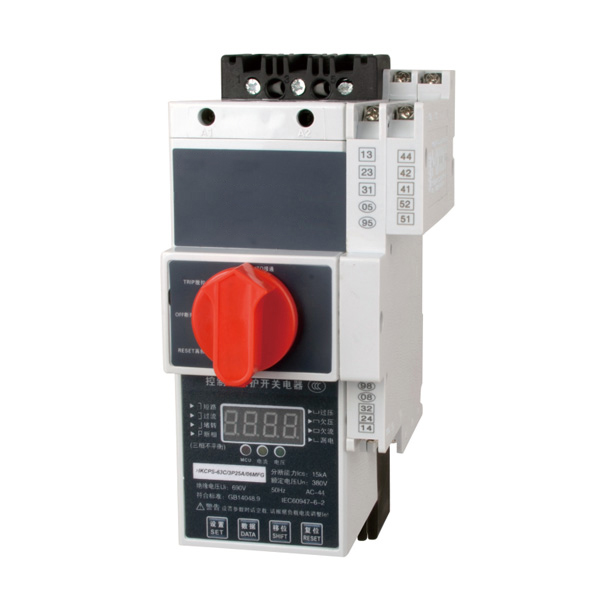

ZNCPS控制与保护开关

2021-10-011122人浏览
产品简介

ZNCPS控制与保护开关采用模块化的单一产品结构型式,集成了传统的断路器(熔断器),接触器, 过载(或过流,断相)保护继电器,起动器,隔离器,电机综合保护器等低压电器产品的主要功能, 具有远距离自动控制和就地直接人力控制功能,具有面板指示及机电信号报警功能,具有过压欠 压保护功能,具有断相缺相保护功能,具有欠流欠功率功能,具有协调配合的时间一电流保护特 性(具有过载反时限,定时限,短路瞬时,特大短路瞬时四段保护特性)。根据需要选配功能模块或 附件,即可实现对各类电动机负载,配电负载的控制与保护,集控制与保护于一体。

产品详细说明
主要参数
◎ 两种外形尺寸(即两种框架,代号分别为C、D)。
◎ 主电路级数分为:3极、4极。
◎ 主体额定电流等级:C框架包括:12A、16A、18A、32A、45A;  D框架包括:45A、63A、100A、125A。
◎ 可配备的智能脱扣器覆盖的整定电流范围:*小整定电流0.16A,较大整定电流125A(C框架0.16~45A;D框架10~125A)。
◎ 短路分断能力等级;经济型(C)35kA;标准型(Y)50kA(H)80kA。
◎ 预期短路电流下的分断时间为2~3ms,限流系数0.2以下。
正常工作条件
◎ 周围空气温度    1.上限值不超过+40℃;    2.下限值不低于-5℃;    3.日平均值不超过+35℃;    4.当周围空气温度超出以上范围,用户可与我公司协商。
◎ 安装地点的海拔高度不超过2000米。
◎ 大气条件:  大气相对湿度在周围空气温度+40℃时不超过50%;在较低温度下可以有较高的相对湿度。月平均低温度为+25℃时,该月的平均较大相对湿度90%,由于温度变化发生在产品上的凝露必须采取措施。
◎ 污染等级:3级
◎ 安装类别:Ⅲ类(690V系统)、IV类(380V系统)。
◎ 控制电源电压应在(85%~110%)Us的波动范围内

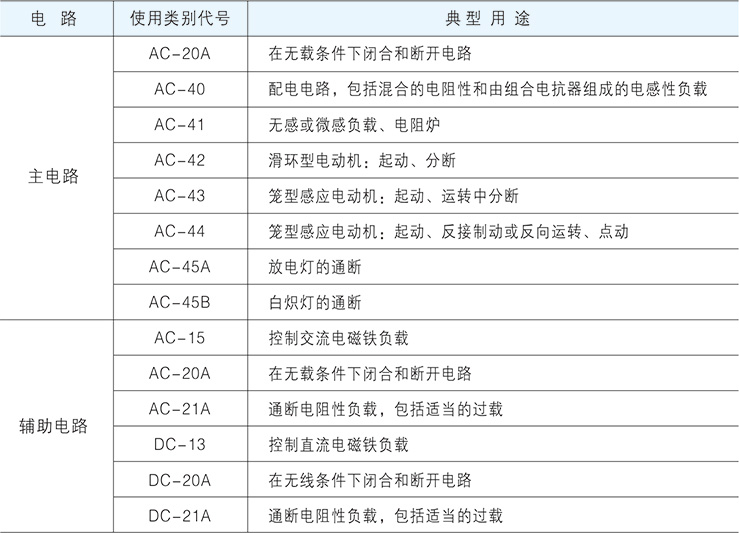

使用类别代号及典型用途
特性参数
○ 主电路的参数
主电路主要由主体和智能脱扣器构成,这两部分是构成可以应用的ZNCPS产品的*少配置。

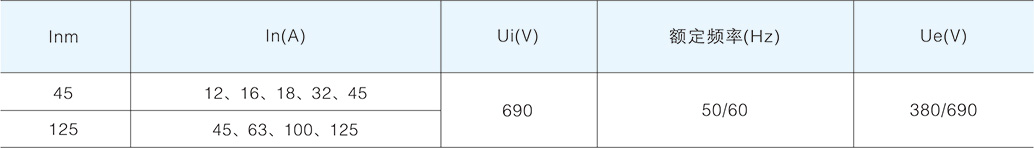

主体额定电流ln、约定发热电流Ith、额定绝缘电压Ui、额定频率、额定工作电压Ue以及可选的智能控制器的额定工作电流Ie范围或控创功率范围见下表。

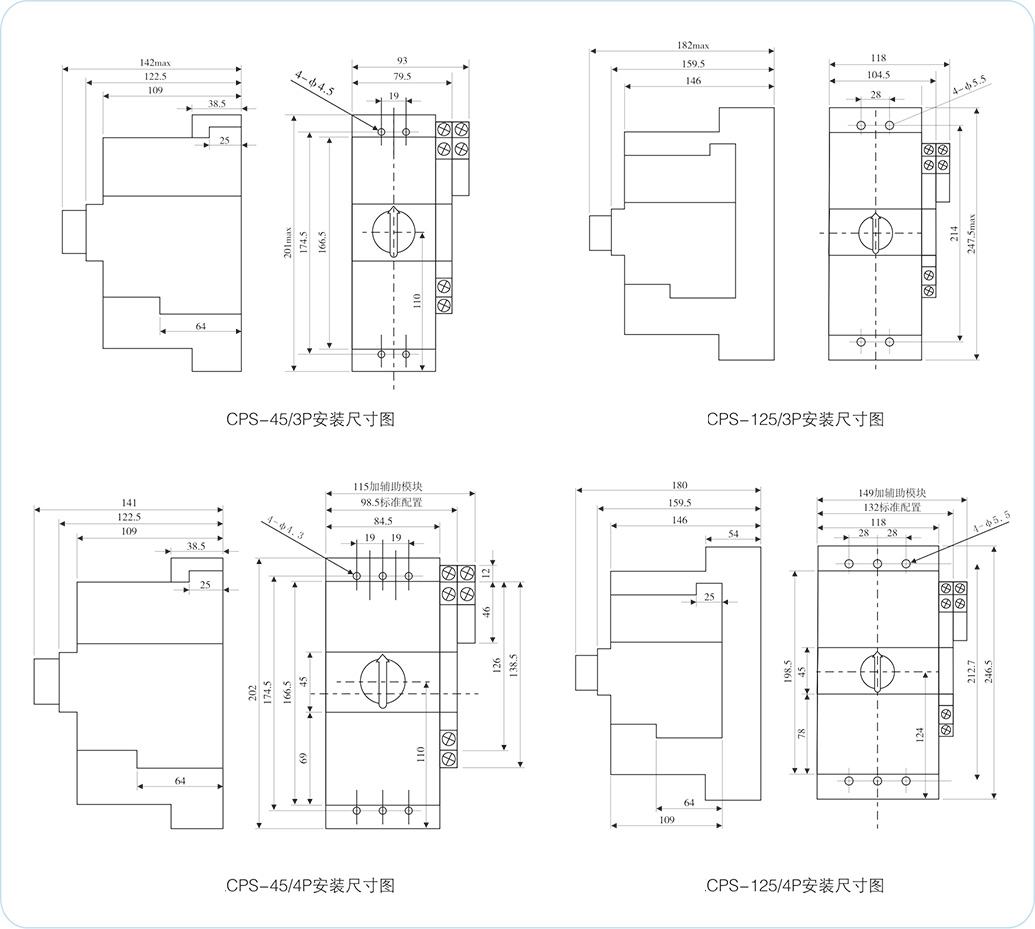

外形及安装尺寸
