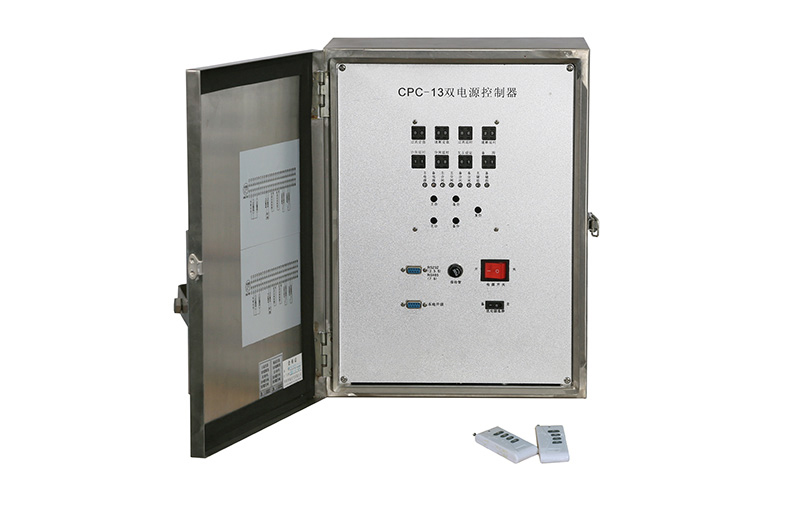

双电源馈线终端

2021-09-27847人浏览

1、主要用途及适用范围

本控制器是专为中压电网双路架空线开关远程操作而设计的。它除了具有处理两条架空线开关的电流三段式保护功能外、还具有完备的备自投功能。

2、使用环境条件

a)相对湿度：5%～95%；

b)大气压力：86～106kPa；

c)环境温度：-40℃～＋80℃；

d)风压不超过700Pa（相当于风速34m/s）；

e)无经常性的剧烈震动；

f)无爆炸危险、无腐蚀性气体及导电尘埃、无严重霉菌、无剧烈振动源，不允许有超过发电厂变电站范围内可能遇到的电磁场存在。

3、 功能与特点

◇开关的本地控制功能：通过面板对应的【合闸】、【分闸】按钮操作两路开关合、分。

◇就近遥控功能：通过射频遥控器控制开关合、分，遥控距离≤50米。

◇备自投功能：有优先级备自投：双侧进线电源设定优先级，备自投完成后，保证优先级高的电源侧处于供电状态；分支线路发生过流故障闭锁备自投。

◇线路的三段式保护功能：电流速断保护、过流保护、欠压保护。

◇LED指示

◇测量功能：断路器工作状态（合、分位置信号）和开关储能到位状态。
