1 概述

ZNA-600F配电自动化馈线终端(以下简称馈线终端)分为三种安装方式，SMC纤维增强复合材料钟罩式、304不锈钢方形、铝合金面板式。安装于架空线路的责任分界点处，可配合柱上真空断路，负荷开关或计量装置，对线路、电器设备等实施保护、能自动切除线路的相间接地，相间短路，过流等故障。内部采用32位ARM高速单片机，运行速度快，检测准确灵敏。管理终端具备遥控分合闸、GSM/GPRS通讯，短信通讯、 WIFI通讯等多种通讯方式可供选择，该产品广泛适用于10kv架空配电线路用户。

2 产品特点

该系列管理终端功能齐全，多种功能可单独增减配置。客户可以根据产品功能选择合适型号，也可根据客户要求专门定制。

2.1 外形结构：

SMC纤维增强复合材料钟罩式，具有防风防潮防防凝露等特点（见图1）

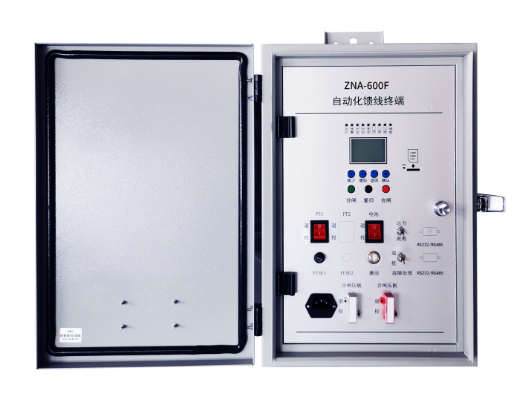

304不锈钢材料箱体，具有屏蔽性高，耐脏以及散热性好等特点（见图2 ）

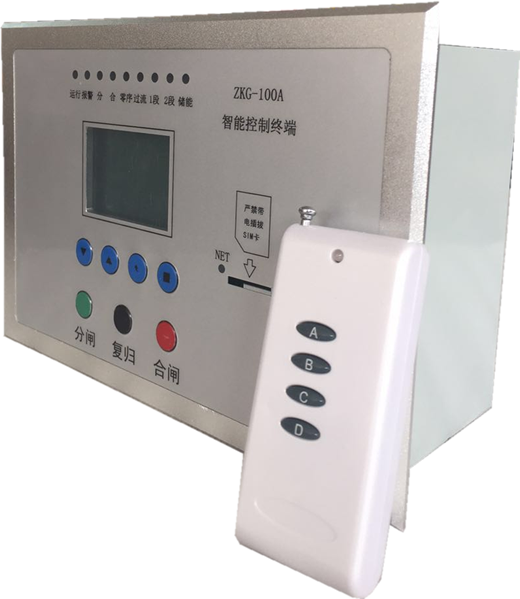

铝合金面板嵌入式，具有体积小，安装方便以及散热性好等特点（见图3 ）

2.2 弹操机构驱动和永磁机构驱动。

2.3 管理终端有“监控”和四遥功能，遥测、遥控、遥信、遥调信号，“遥测和遥信”功能可以在配电管理终端液晶显示器以及短信上可以看到U、I的采样值、开关合位及跳位，系统故障发生的时间和类型。

2.4 管理终端可适应交直流弹簧操作机构，工作电压在一次系统短路时65%低电压情况下可靠命令发出，失电3S内驱动分合闸脱扣线圈动作。

2.5 管理终端采用128*128液晶面板，可以在菜单里调整保护整定值、有SOE记录可查看。

2.8 管理终端采用三段式保护，I段保护、II段保护、III段保护，保护值连续可调，可合成零序计算，可采集三相电流，两相电压，独立零序电流和零序电压。

2.9 管理终端具备功率因数、有功功率，无功功率计算。

2.10 管理终端具备电压保护，上电合闸，失电分闸，失电速断保护，涌流保护。

2.11 配电管理终端具备重合闸功能，重合闸次数、时间可调。

2.11 配电管理终端可以进行短信控制，查看数据。不同的时期线路负载的不同可通过短信对每台控制器的保护定值进行参数修整、对线路起到更有效的保护与控制，同时也方便了工作人员操作。

2.12 零序电压、电流同时采集，零序相角判断，有效区分界内界外故障。

2.13 负荷计算、负荷保护，遮蔽保护功能。

2.14 独立分合闸按键，方便现场调试操作。

2.15 250次事件记录查询，可查询*近250次所以配电管理终端动作原因及时间，动作时的电压电流值，便于事件分析。

2.16 设备变位后短信主动上报功能。

2.17 WIFI热点控制，自带建网连接，使用智能手机就可对管理终端进行控制。

2.18 通讯协议同时支持101和MOBUS两种协议

2.19 远控节点引出，485通讯引出。

3 技术参数

3.1基本参数

工作电源：220V±20%

采样电压：0～200V

检测电流：0～30A(或指定)

频 率：50Hz

3.2 使用环境

a）环境温度：-40～+85℃

b）相对湿度：不超过95%RH

c）大气压力：86～106kPa

d）使用地点不允许有爆炸危险的介质，周围介质中不应含有腐蚀金属和破坏绝缘的气体及导电介质，不允许充满水蒸汽及有较严重的霉菌存在。

4 保护功能

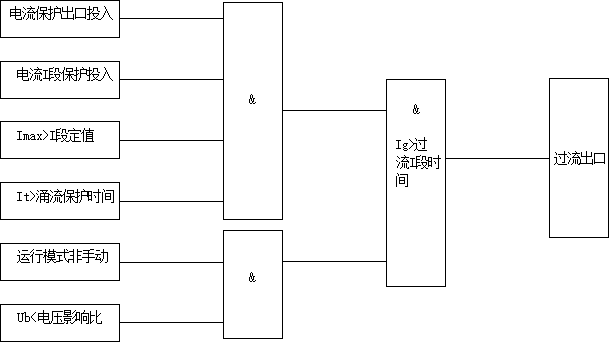

4.1电流保护原理

Imax为低通滤波后的电流实时值，It励磁涌流保护开放时间，Ub为电压波动值，Ig为I段延时；过流II段和过流II段无涌流保护，其它一样。

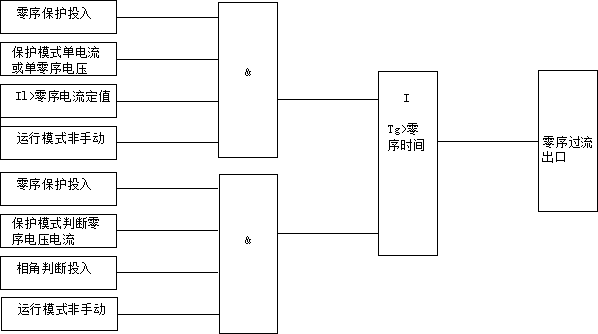

4.2零序电流保护原理

I1为零序电流保护定值，Tg为零序电流保护延时定值。

4.3 闭锁

设备发生电流保护或零序电流保护后将会对合闸进行闭锁，闭锁后对应故障灯亮，在没有手动干预的情况下无法进行自动合闸操作，在确认所控设备故障排除后在带电状态下操作合闸按键或GSM/GPRS通讯合闸操作可恢复自动控制。

4.4 自动、手动、远方、就地运行

通过运行模式设置，管理终端可分别进入自动、手动、就地、远方等模式，手动模式不执行自动分合闸功能，所有自动上电合闸、掉电分闸保护功能被禁止，只能通过按键或人为干预操作开关，就地不执行远方合闸功能，远方不支持面板按键合闸功能。

5 按键及指示灯含义

5.1按键含义

▲ （向上）键：用于菜单选项的上移和参数修改时参数的增加；

▼ （向下）键：用于菜单选项的下移和参数修改时参数的减少；

■ （确定）键：① 当光标移至某菜单选项时，按“确定”键可进入该选项的相关内容；

② 修改某项参数时，按确定键选中修改的参数，修改结束后按确定键表示修改完毕并返回。

（返回）键：用于返回上一级菜单。

5.2指示灯含义

运行灯闪烁：管理终端运行正常，不闪烁管理终端自检失败。

合闸灯亮：开关合闸

分闸灯亮：开关分闸

报警灯亮：管理终端保护或零序报警

5.3近距离遥控

近距离遥控使用遥控器操作，合闸操作：先按“B”键1秒后再按“A”键1秒执行合闸操作，合闸操作：先按“C”键1秒后再按“A”键1秒执行分闸操作。

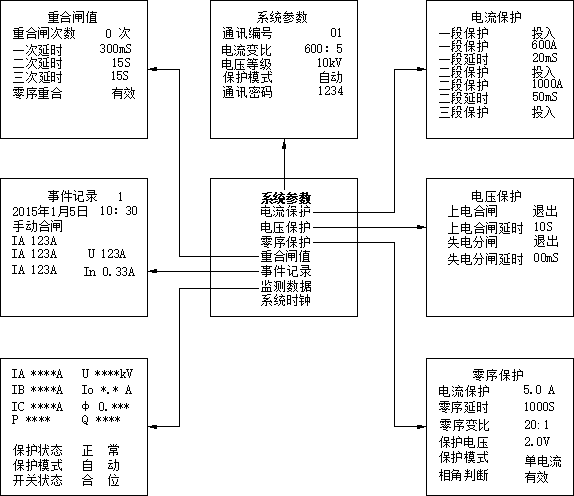

5.4 系统菜单关系

序号	意义	设置范围	默认值	备注
1	设备编号	0-65535	1	当前控制装置地址，作用于通讯时多设备设备区分
2	CT变比	50~9000	600	***：5模式变比，设置时应和开关实际变比相一致，管理终端自动换算一次电流。
3	电压等级	1 0（6）kV	10kV	线路电压等级选择，10kV或6kV电路选择，影响有功和无功功率计算。
4	保护模式	0（1）	0自动	0自动模式 1手动模式 2远方模式 3 就地模式
5	系统密码	0-9999	1234或0000	出厂默认为1234，密码为0时不做参数权限限制
6	输出脉宽	20~100mS	30mS	修改后对永磁机构控制输出合闸脉宽宽度有效，用于调整永磁机构合闸线圈带电时间，改参数对弹簧机构无效。
7	相间电压	AC/AB	AC	用于选择PT接线电压，实际PT接AB电压就选择AB，实际接线是AC电压选AC，智能终端根据采集电压计算线路功率因数和有功无功。现场接线BC将不能计算线路功率因数和有功无功。
8	一段保护	投入/退出	投入	投入后一段保护有效，退出后一段保护无效。
9	一段保护值	0~9000	600A	一段过流保护定值。
10	一段延时	10~9000	1000mS	例如：一段保护值电流是600A,一段延时是1000mS，此时在线路电流大于600A后1000mS开关分闸并闭锁
11	二段保护	投入/退出	投入	投入后二段保护有效，退出后二段保护无效。
12	二段保护值	50~2000	1000A	例如一段保护设置是1000A，二段延时定值是40mS，此时在短路电流大于1000A后40mS开关速断分闸并闭锁。
13	二段延时	0~9000	40mS	二段延时定值。
14	三段保护	投入/退出	投入	投入后三段保护有效，退出后三段保护无效。
15	三段保护	50~2000	1500A	例如三段保护设置是1500A，三段延时是20mS，此时在短路电流大于1500A后20mS开关分闸并闭锁。
16	三段延时	0~9000	20mS	三段延时定值。
17	速断判断	单相/两相	2	为单相时三相电流任何一相电流超过速断值均发生保护，为两相时必须同时有两相同时具备速断条件时保护，用于采集三相电流场所
18	电压影响比	0-30%	1%	速断保护附加判断条件，对于高可靠场所使用。在线路产生短路时必然引起线路电压波动，电压波动幅度为开关动作条件之一。做速断实验时电源信号不变需要将其配置为0。
19	分界开关	0—3次	0次	大于0后将执行分段器功能，既SOG功能模式，跟随上级开关动作，电路过流或短路时不会立即保护，只有在上级开关分闸后开关才保护。详细参考SOG保护功能。
20	涌流保护	0－2000ms	10 ms	涌流保护是在管理终端执行合闸后在涌流保护时间内进行涌流判断。
21	后加速跳	投入/退出	退出	后加速跳功能投退。
22	后加区间	0~60000ms	10000ms	后加速跳启动时间区间，合闸后超过该时间区间后加速跳功能失效。
23	后加时间	0~2000ms	20ms	后加速跳功能持续判断故障电流时间。
24	后加门限	20~5000A	600A	后加速跳功能动作电流门限值
25	失电分闸	无（有）效	无效	无效时失电分闸无效，有效时，系统失电后控制器发分闸命令；做分段器使用时必须设为无效
26	失分延时（失电分闸延时）	0~500mS	0	设置失电分闸有效后，该参数设置线路失电到分闸的延时时间，与上下级开关配合使用。
27	上电合闸	无（有）效	0	有效时控制器上电后发合闸命令。
28	上电合闸延时	5~300S	0	设置大于5s后管理终端检测到100V从无到有时即执行上电合闸指令。
29	零序电流保护	0.50—120A	5A	线路零序电流大于该参数并且持续时间大于零序延时后开关保护
30	零序保护延时	20—60000mS	2000mS	设置大于60000mS零序过流后执行报警功能
31	零序变比	20:1（或合成零序）	合成零序	可根据开关实际互感器情况选择零序互感器变比或采用合成零序。
32	（零序）判断模式	单电流/单电压/电流电压	单电流	零序保护判断时判断依据，单电流是判断零序电流方向和大小为保护依据，单电压是判断零序电压为保护依据，电流电压是零序电流电压同时满足条件后保护。
33	（零序）电压保护	1.0~10.0V	2.0	线路零序电压大于该参数并且持续时间大于零序延时后开关保护
34	零序相位	无（有）效	无效	在零序电压电流判断模式下，相角判断有效时在满足电压电流条件下判断界内界外接地。界外接地不保护。
35	重合闸次数	0-3	0次	设置0后将不执行重合闸。
36	一次重合延时	200－9000ms	300ms	**次重合时间
37	二次重合延时	10－3000s	180s	第二次重合时间
38	三次重合延时	10－3000s	180s	第三次重合时间
39	零序重合	无（有）效	有效	零序重合为有效时，零序保护满足保护条件后分闸，在一次重合时间内线路接地故障消失，控制器不再重合并闭锁，开关分闸后零序故障依旧，将会做一次重合，并不再对此次界外接地故障处理。
40	短路重合	无（有）效	有效	线路发生短路后重合闸有效时启动重合闸，设置无效时线路短路不重合闸
41	过流重合	无（有）效	有效	线路发生过流后重合闸有效时启动重合闸，设置无效时线路过流不重合闸

6 通讯

6.1 WIFI无线通讯（可选功能）

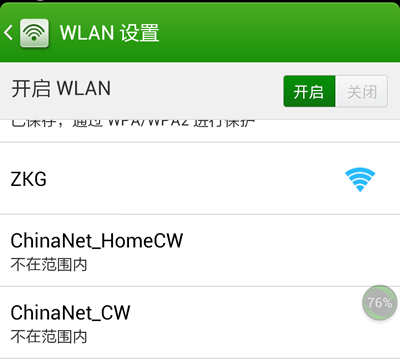

支持手机WIFI通讯，手机需要安装一个APP软件，终端加电运行后在终端50米范围内使用手机能搜索到一个名字为ZKG的WIFI热点。使用手机链接此热点如下图所示：

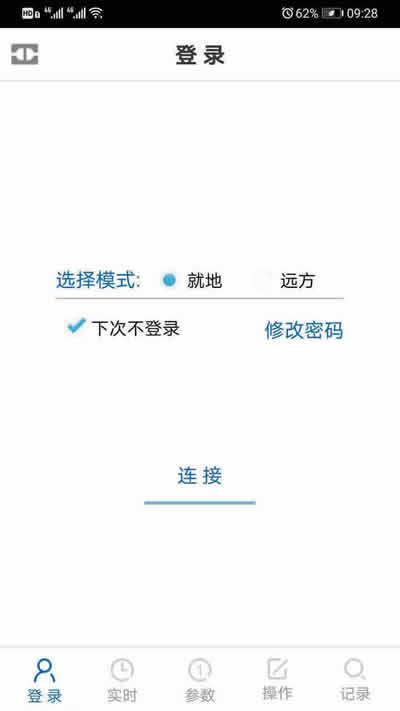

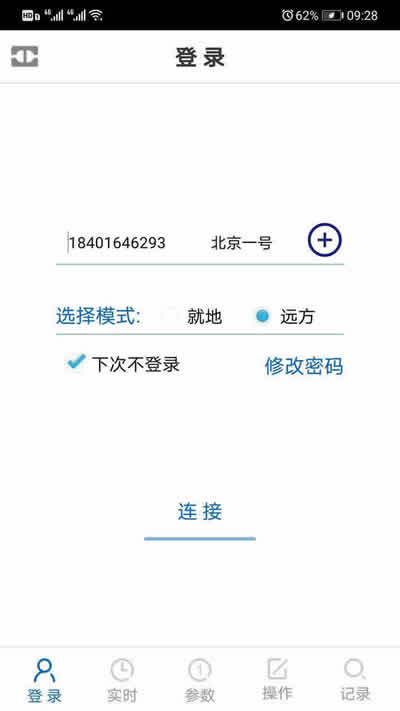

用手机链接ZKG热点（出厂默认密码87654321,可根据需要自行修改），热点链接后打开APP软件如下图。

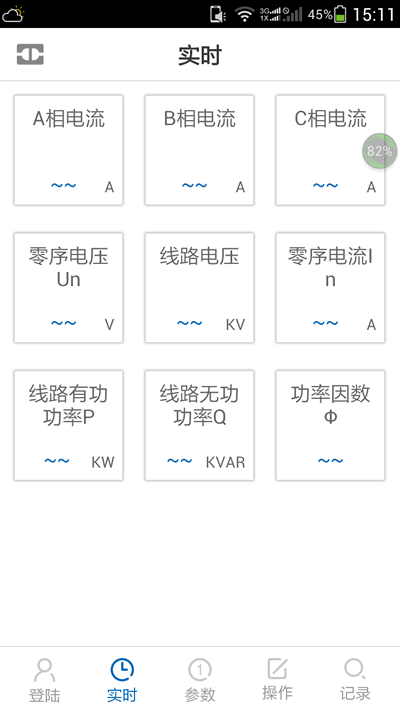

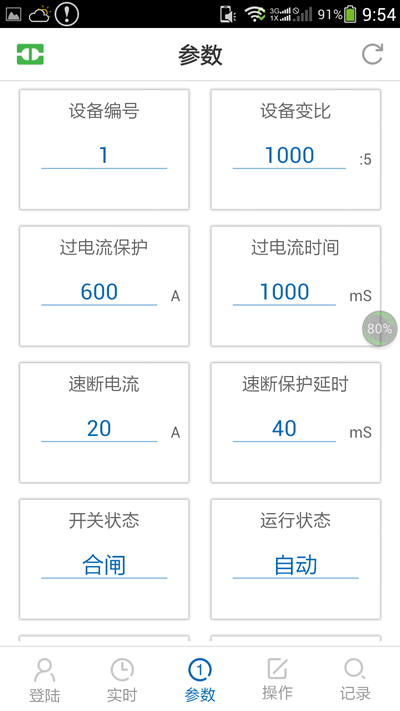

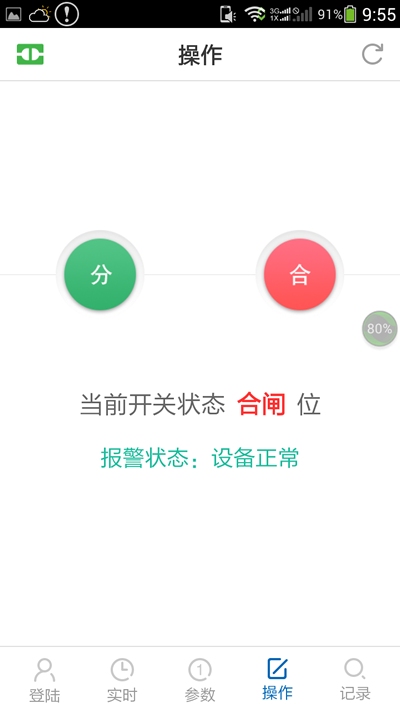

点击刷新按钮登陆ZKG热点后即可直接使用手机查看终端内数据（热点链接后不能手机不能访问其它互联网数据，也不消耗手机流量，只能作为点对点通讯查看使用），修改参数需要长按相应数据进行修改。

6.2 云服务功能

管理终端支持云服务功能，在管理终端安装物联网卡后，使用APP选择远方和添加物联网卡号后链接数据，操作与WIFI操作相同。

6.2 GSM短信通信（可选功能）

6.2.1设置号码 要使用手机对产品进行控制必须首先对产品进行注册，注册方法是在装置密码限制解除5min内发送“设置号码＋1××××××××××＋1×××××××××（设置6台注册手机）或 设置号码（仅本机为注册手机）”。命令中“设置号码”代表本机号码和设置命令，是必须要有的命令。“＋”为数字符号, “1XXXXXXXXXX”为另外两个注册的控制手机号码，非常多可以注册3台控制手机。注册的手机是有权控制开关分合和修改参数的管理手机，装置接收到短信后，发出“设置成功”给注册的手机。未注册的手机只可以查看数据。

要查看注册手机情况可用注册手机发送“注册用户”到装置，装置收到短信后回复。

XX年XX月XX日XX时XX分设置成功 1XXXXXXXXX 1XXXXXXXXX 1XXXXXXXXX

6.2.2查看密码 使用中修改主控手机号码，可以发送“密码****，”，密码正确后终端回复“设置号码闭锁解除”，此时可以在5min内按照7.2.1项注册号码。在上电5min内发送“查看密码”，终端发送当前密码给用户。修改密码时在上电5min内或“设置号码闭锁解除”后发送“修改参数M=*****，”修改，必须用英文符号“，”结尾。

6.2.3 查看数据：使用任何一部手机都可以查看数据，发送“查看数据”到装置即可。

装置向发送方发回的短消息为：

U ×××× Ia ×××× Ib ×××× Ic ×××× In ×××× P ×××× Q ×××× 功率因数××× 状态X

其中U、I、P、Q单位分别位kV、A、kW、kVar。

6.2.4 合闸：开关在分位时使用注册手机发送“合闸”命令到控制装置，操作成功后管理终端返回7.2.3项的线路状况。

6.2.5 分闸：开关在合位时使用注册手机发送“分闸”命令到控制装置，操作成功后管理终端返回6.2.3项的线路状况。

6.2.6 读取参数：使用主控手机发送“读取参数1,读取参数2,读取参数3,”可分别返回当前管理终端内部参数，如下图。

发送“读取参数1,”回复

a 01 设备编号 b 600：5 设备变比 c 600A 过流值 d 1000mS 过流延时 e 2000A 速断值 f 20ms 速断延时

发送“读取参数2,”回复

g 00 次重合闸 h 0 失电分闸 i 0 上电合闸 d 1000mS 过流延时 e 2000A 速断值 f 20ms 速断延时

发送“读取参数3,”回复

n 00 分界开关 p 00 报警状态 u 00 保护模式 v 10kV 电压等级 w 00mS 涌流保护 x300ms 一次重合

发送“读取参数4,”回复

y 180S 二次重合 z 180S 三次重合 A 01 速断保护模式 B 00% 电压影响 C 00 报警模式

6.2.9 修改参数：使用主控手机进行修改参数，例如修改过流保护值为1000A发送“修改参数c=1000，”其中1000后面必须用回车换行或加英文的“，”结尾,修改成功后回复读取参数1内容。

修改参数m=1000,

6.2.10 开关事件记录：使用主控手机发送“保护记录*，”对*近十次开关动作记录进行查询，其中“*”代表*近第*次保护。例如发送“保护记录2，”，短信回复以下内容。其中Ia、Ib、Ic、U、In 、Iu、分别表示*近保护时的ABC三相电流、电源电压零序电流和零序电压。

XX年XX月XX日XX时XX分*近X次保护值 Ia×××× Ib×××× Ic×××× U×××× In××××

6.2.11使用注意事项产品配套GSM卡使用时是按照通用短信方式交互信息，其通信受当地GSM网络影响，务必保持GSM卡所剩余额充足。通讯计费方式以当地GSM卡类别计费。发送短信时字体不可随意更改,采用宋体（默认字体）文本格式发。

7 安装方式及尺寸

7.1

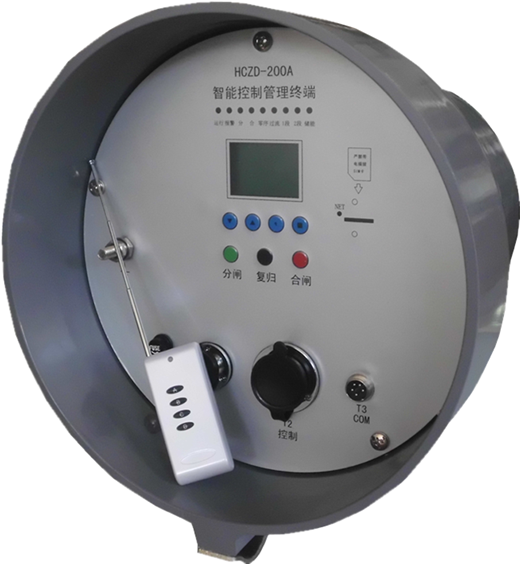

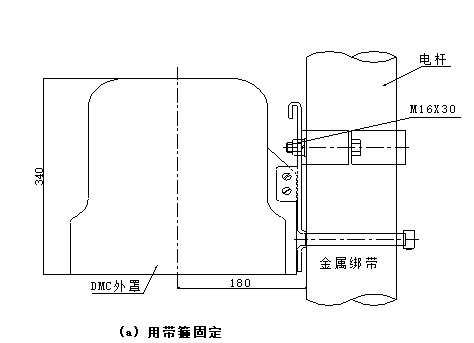

（图1钟罩式）

7.2

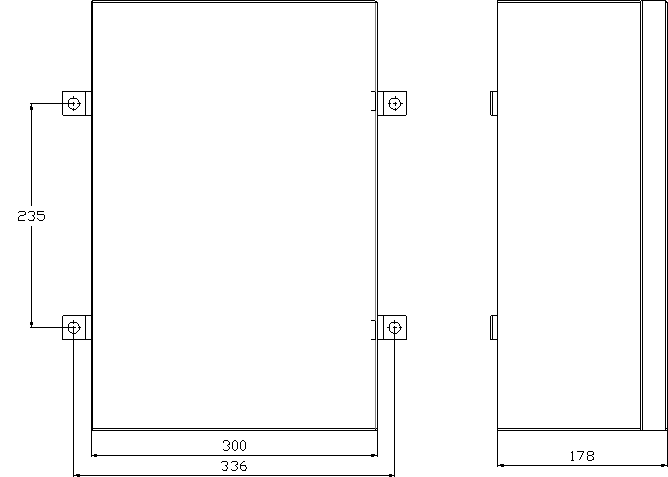

（图2不锈钢方形）

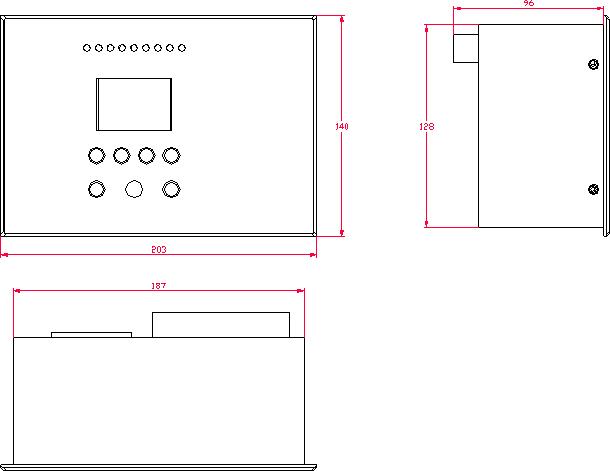

7.3

（图3面板嵌入式）

7后备电源（可选功能）

馈线终端使用铅酸免维护电池组作为后备电源，线路正常时，管理终端使用PT电源工作，同时对电池组进行充放电管理。当线路出现故障被切断时，控制器自动转为使用电池组工作，从而实现不间断供电功能。在管理终端未开启状态下，若需要使用电池组供电，需开启“电池开关”并按下“激活”按钮保持2S,管理终端将自动开启。

7.1 电池组参数：两节12V7AH电池串联

7.2 错误！未找到目录项。正常条件下供电：48小时不间断

7.3 分合闸次数 ：大于50次

将带有后备电源功能的管理终端投入使用前，请先使用220VAC市电对管理终端进行充电24小时，以保证电池组电量充足。

8 运输验收及储存

运输时必须将管理终端装入封闭式的包装箱内加以固定。用户收到产品后应该进行如下工作。

8.1 检查控制器包装是否有损坏

8.2 对照产品装箱清单检查文件是否齐全，

8.3 整机通电检查

a） 通电后面板上运行指示灯亮为正常；

b） 分别接入端子信号检验各个输入量和开关量是否与整定值相符；

c） 检验面板各个按键是否有效；

管理终端应存放在干燥、通风、防震、防潮及防有害气体侵扰的室内，长期存放应定期检查环境是否符合要求。开箱、装箱和保管应在干燥的室内，对产品及部件要进行核对是否完整相符。产品本体重叠高度不大于6层。

9 运行维护

设备出厂前进行了严格的测试，万一在使用中发现不正常，请记录故障现象及不正常事项，并立即与代理商或我公司联系.特别提示：不要擅自对设备进行拆卸、改造、修理。设备在使用中设想可能发生的故障，在故障发生时，若开关出现误动等情况，事先提供下表为处理方法提供使用时参考。

故障	故障现象	处理方法
器件的偶然故障或常年使用劣化	由于长期使用，可能会发生偶然的或常年劣化造成的器件故障	请将备用品替代，万一发生故障能迅速替换，解决
在实际运行中频繁分闸保护动作。	合闸后运行一段时间分闸	检查事件记录，对应故障信息，调整相应的保护定值。
合闸后立刻分闸	在送电时，按合闸，开关动作后立刻分闸。	检查线路是否有故障存在，确定无故障后，检查事件记录，对应故障信息代码，修改相应参数。或投入涌涌流保护功能。
遥控器失灵	遥控器失灵	使用对应遥控器（每台管理终端配有**标号的遥控器，不同编码的遥控器不能交换使用） 电池没电（更换电池）
